第一種電気工事士 2021年午後問14: 写真の三相誘導電動機の構造において矢印で示す部分の名称は。

Question

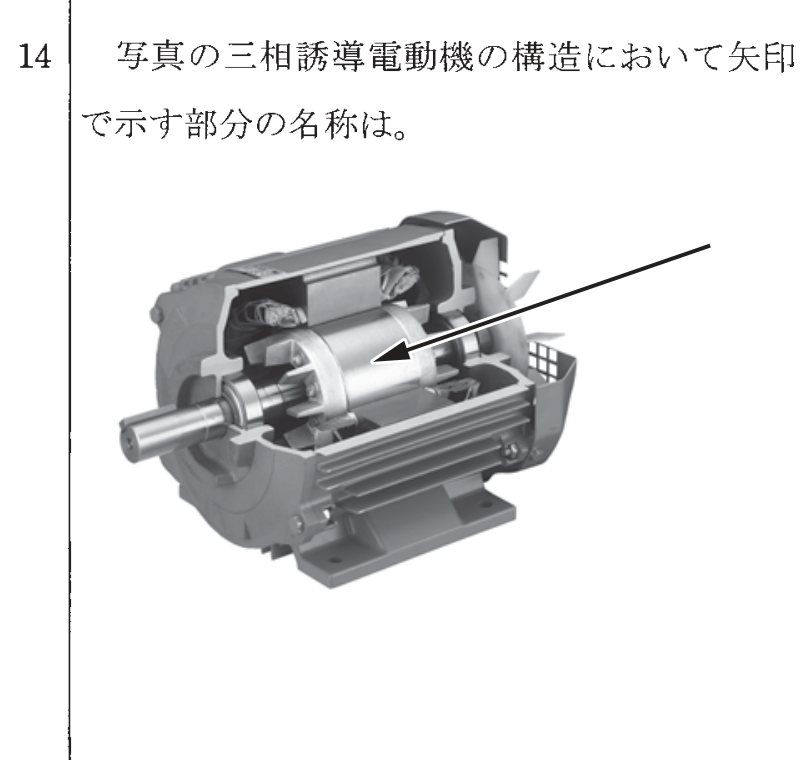

第一種電気工事士 2021年午後 問14: 写真の三相誘導電動機の構造において矢印で示す部分の名称は。

Accepted Answer

正解: ロ. 回転子鉄心

写真の矢印が示す部分は回転子鉄心である。
三相かご形誘導電動機の回転子は、積層した鉄心の溝にアルミや銅のかご形導体を収め、両端を短絡環で接続した構造となっている。
