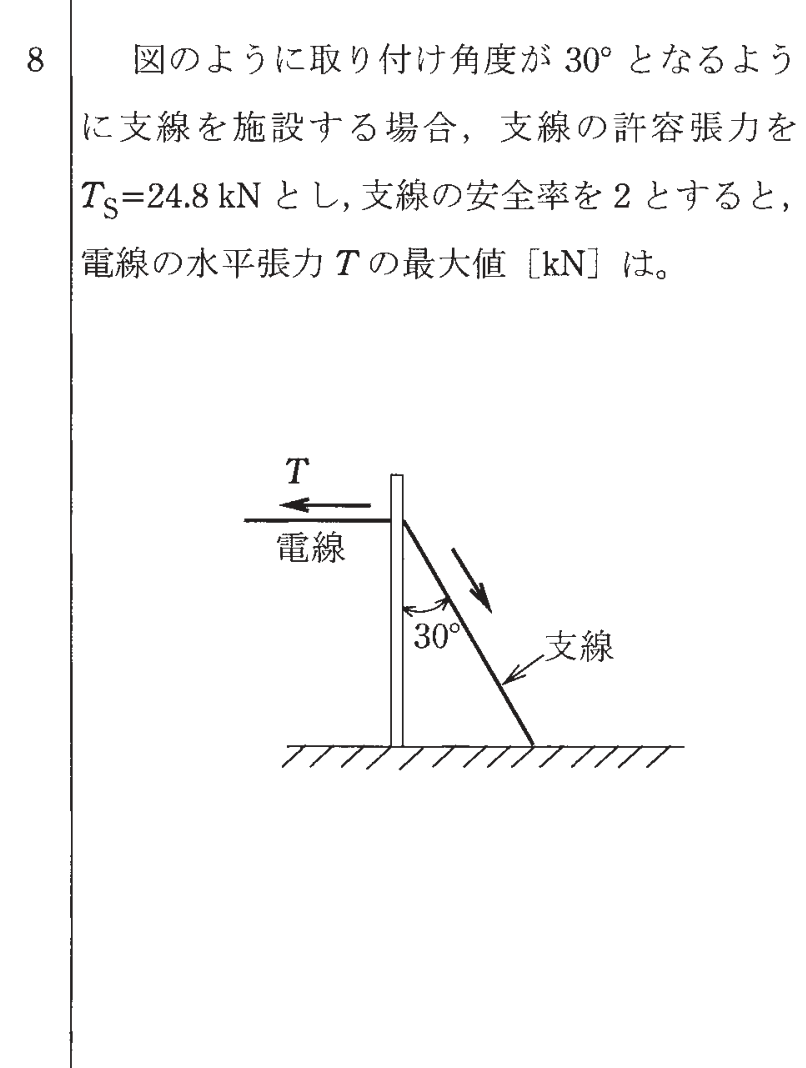

第一種電気工事士 2021年午前問8: 図のように取り付け角度が30°となるように支線を施設する場合、支線の許容張力を$T_S=24.8\,\mathrm{kN}$とし、支線の安全率を2とすると、電線の水平張力Tの最大値[kN]は。

Question

第一種電気工事士 2021年午前 問8: 図のように取り付け角度が30°となるように支線を施設する場合、支線の許容張力を$T_S=24.8\,\mathrm{kN}$とし、支線の安全率を2とすると、電線の水平張力Tの最大値[kN]は。

Accepted Answer

正解: ロ. 6.2

許容張力$T_S=24.8\,\mathrm{kN}$、安全率2から、支線に使用できる張力は$T_S/2=12.4\,\mathrm{kN}$。
支線の取付角度が30°のとき、電線の水平張力とのつり合いから$T=12.4	imes\sin 30^\circ=12.4	imes 0.5=6.2\,\mathrm{kN}$。
