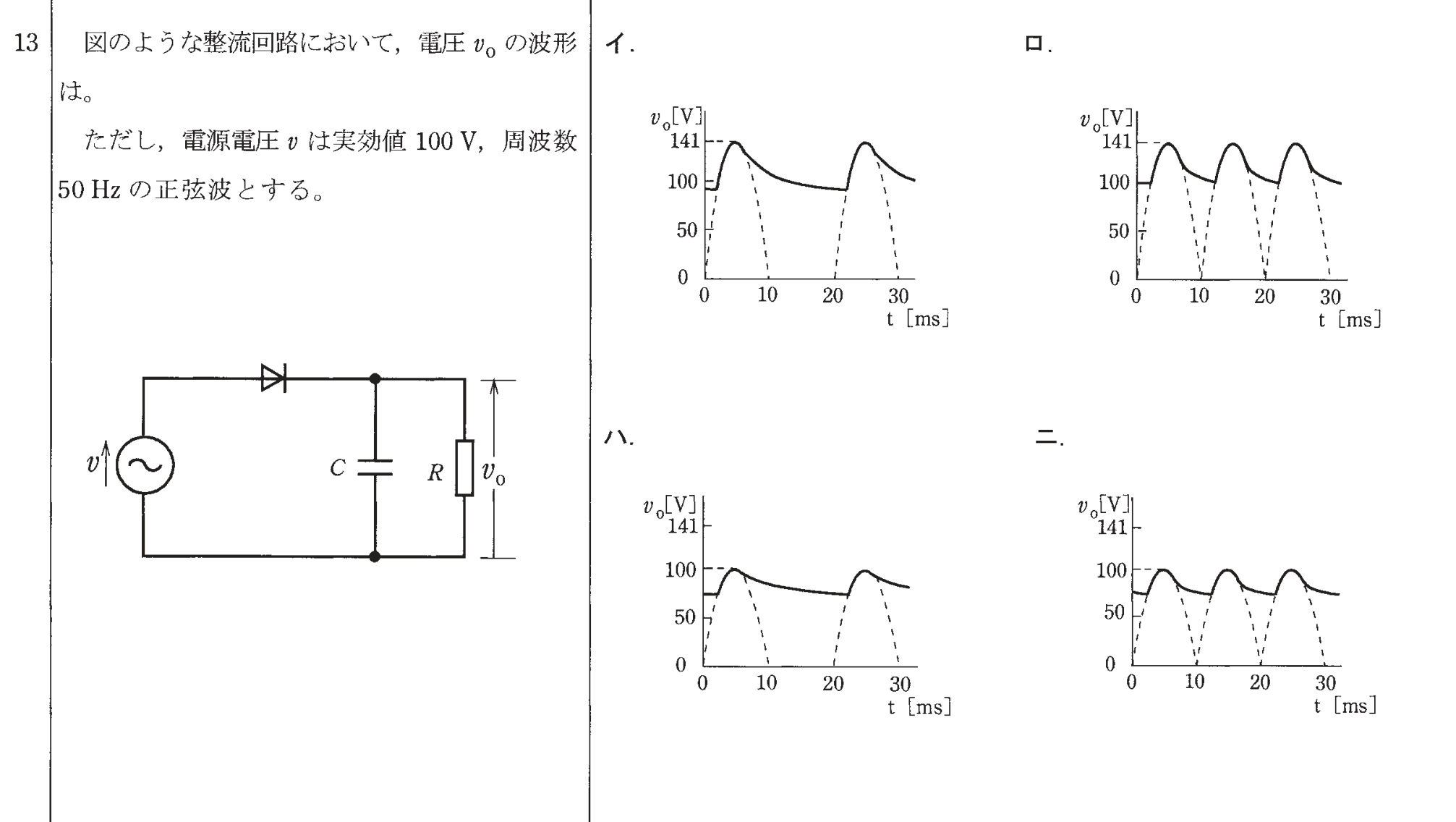

第一種電気工事士 2021年午前問13: 図のような整流回路において、電圧$v_o$の波形は。
ただし、電源電圧vは実効値100V、周波数50Hzの正弦波とする。

Question

第一種電気工事士 2021年午前 問13: 図のような整流回路において、電圧$v_o$の波形は。
ただし、電源電圧vは実効値100V、周波数50Hzの正弦波とする。

Accepted Answer

正解: イ.

ダイオードとコンデンサCによる半波整流平滑回路である。ダイオードで半波整流された電圧がコンデンサで平滑化される。
コンデンサの充放電により、ピーク値$100\sqrt{2}\fallingdotseq 141\,\mathrm{V}$付近から次サイクルまで緩やかに低下し、再充電されるリプル付きの直流波形となる。これを表すのはイの波形。
