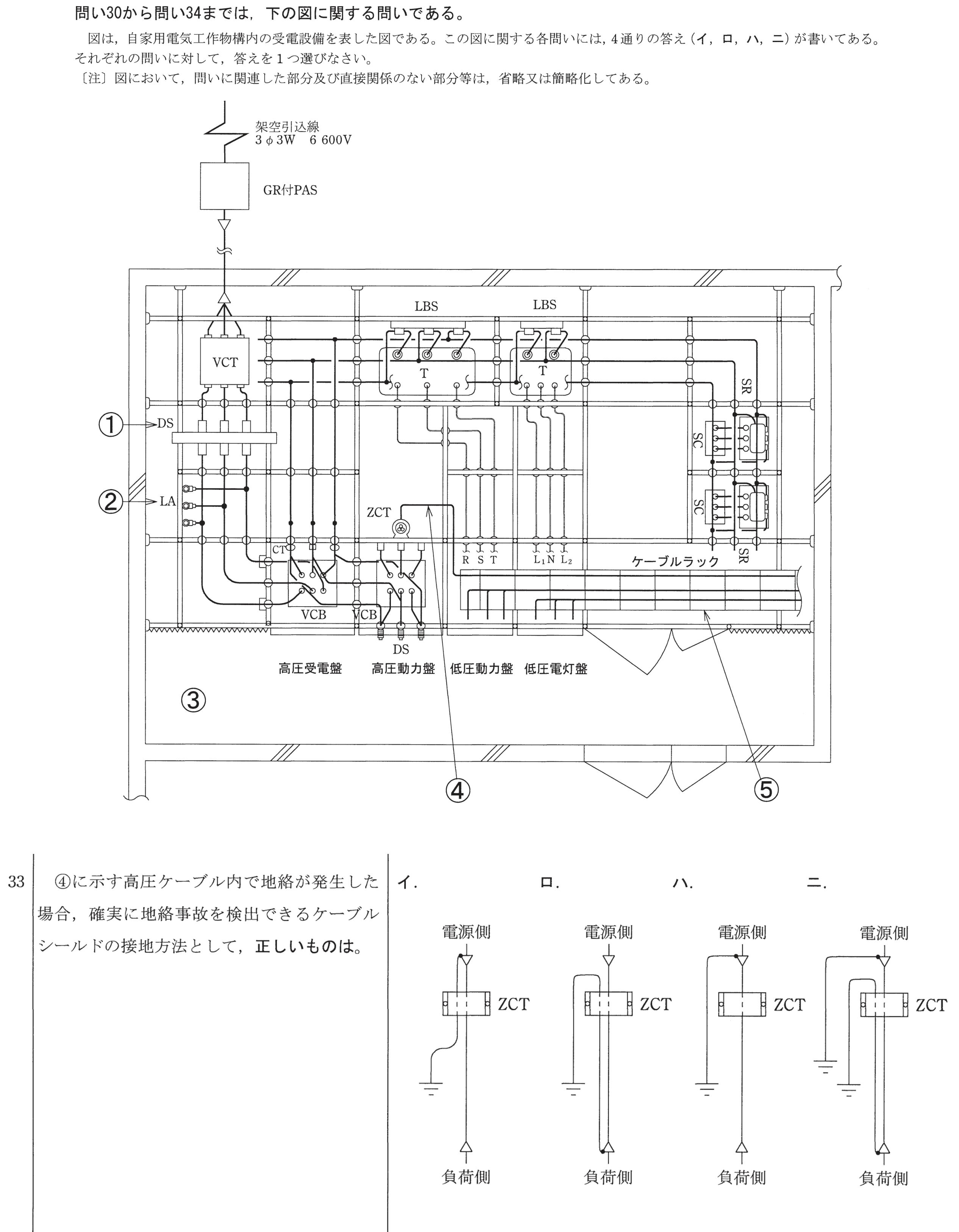

第一種電気工事士 2020年下期問33: ④に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。

Question

第一種電気工事士 2020年下期 問33: ④に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。

Accepted Answer

正解: イ.

高圧ケーブルの地絡事故をZCTで確実に検出するためには、ケーブルシールドの接地線をZCTの電源側で接地する必要がある（ZCTを貫通させない）。イの接地方法が正しい。
