第一種電気工事士 2018年下期問46: ⑥に設置する機器の組合せは。

Question

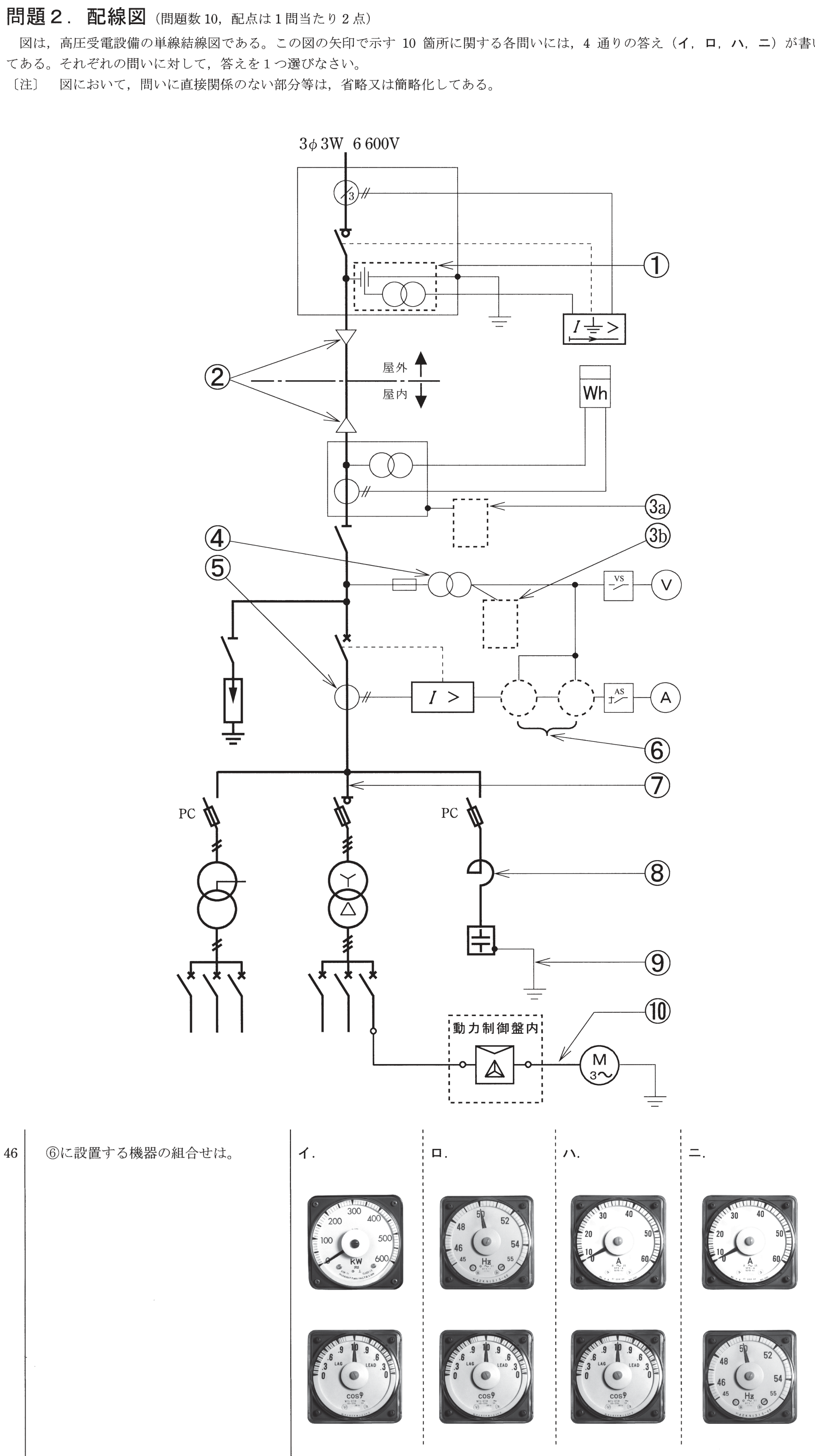

第一種電気工事士 2018年下期 問46: ⑥に設置する機器の組合せは。

Accepted Answer

正解: イ.

⑥の位置には電力計（kW計）と力率計（cosφ計）の組合せが設置される。配線図の記号から、電力量や力率を計測する計器の組合せが正しい。イの写真が電力計と力率計の組合せを示している。
