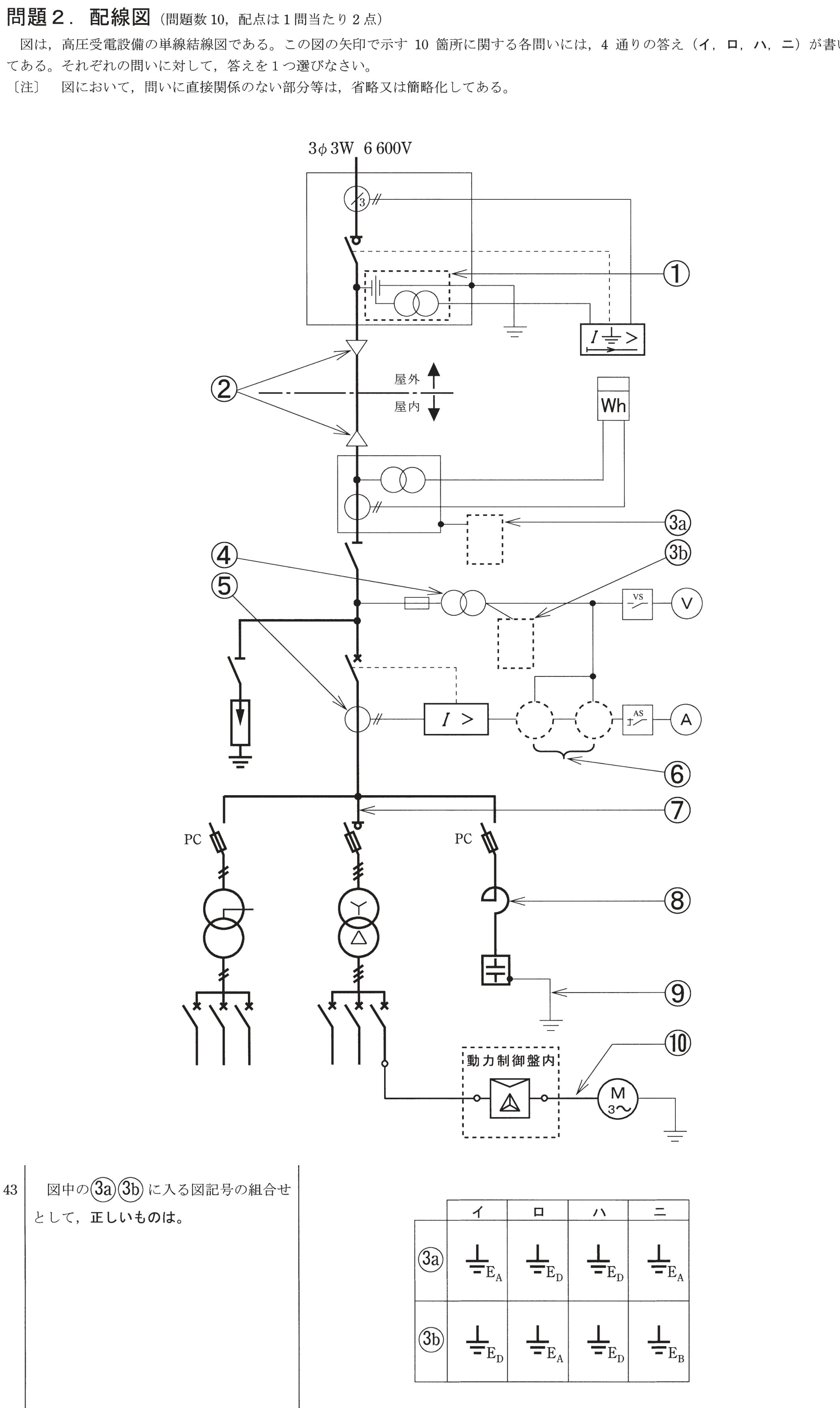

第一種電気工事士 2018年下期問43: 図中の③a③bに入る図記号の組合せとして、正しいものは。

Question

第一種電気工事士 2018年下期 問43: 図中の③a③bに入る図記号の組合せとして、正しいものは。

Accepted Answer

正解: イ. ③a：A種接地、③b：D種接地

高圧受電設備の単線結線図において：
③a：高圧側機器の接地はA種接地工事（接地抵抗10Ω以下）
③b：低圧側機器の接地はD種接地工事（接地抵抗100Ω以下）

よって③a＝A種接地、③b＝D種接地が正しい。
