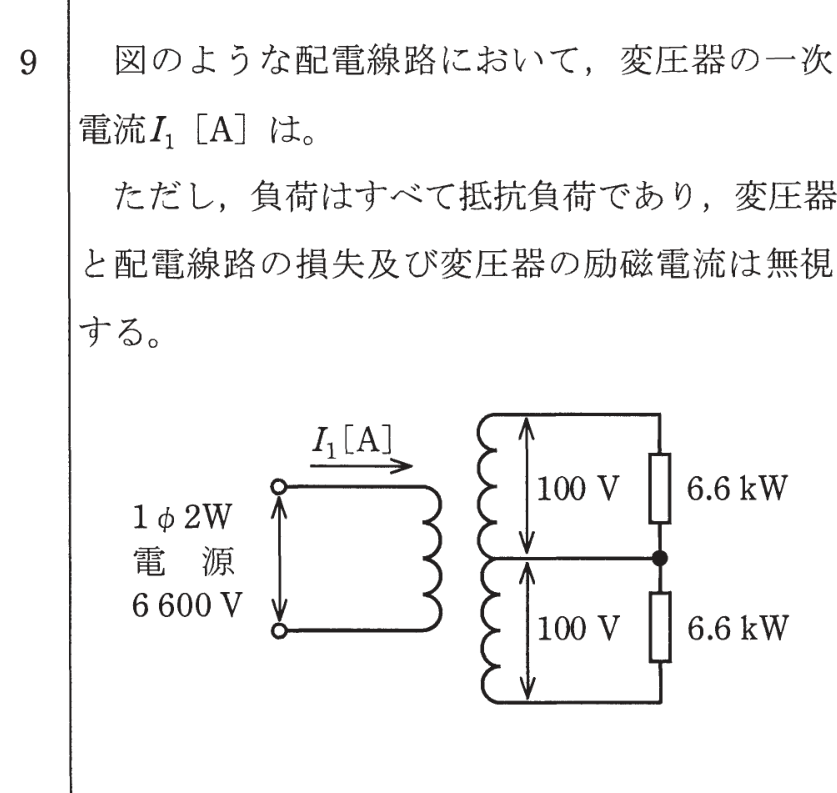

第一種電気工事士 2017年下期問9: 図のような配電線路において、変圧器の一次電流I₁[A]は。
ただし、負荷はすべて抵抗負荷であり、変圧器と配電線路の損失及び変圧器の励磁電流は無視する。

Question

第一種電気工事士 2017年下期 問9: 図のような配電線路において、変圧器の一次電流I₁[A]は。
ただし、負荷はすべて抵抗負荷であり、変圧器と配電線路の損失及び変圧器の励磁電流は無視する。

Accepted Answer

正解: ロ. 2.0

一次側電圧$6600\,\mathrm{V}$、二次側に2台の変圧器（各$100\,\mathrm{V}$、$6.6\,\mathrm{kW}$）がある。
二次側合計電力 = 6.6 + 6.6 = $13.2\,\mathrm{kW}$

一次電流 $I_1$ = P/V₁ = 13200/6600 = $2.0\,\mathrm{A}$
