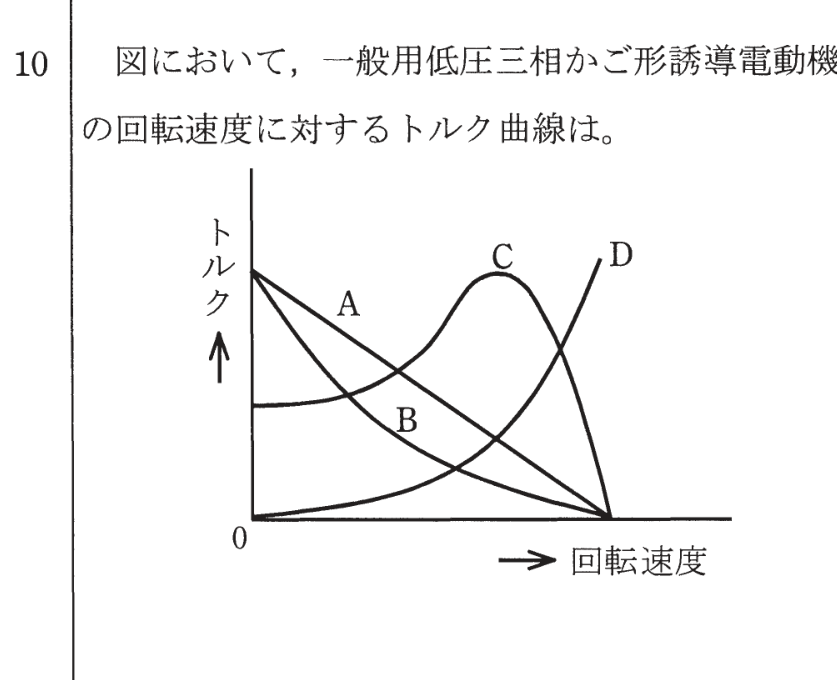

第一種電気工事士 2017年下期問10: 図において、一般用低圧三相かご形誘導電動機の回転速度に対するトルク曲線は。

Question

第一種電気工事士 2017年下期 問10: 図において、一般用低圧三相かご形誘導電動機の回転速度に対するトルク曲線は。

Accepted Answer

正解: ハ. C

一般用低圧三相かご形誘導電動機のトルク-速度特性曲線は、始動時にある程度のトルクがあり、回転速度が上がるにつれてトルクが増加し最大トルク（停動トルク）に達した後、同期速度に近づくにつれてトルクが急激に減少する特性を示す。これはCの曲線に該当する。
