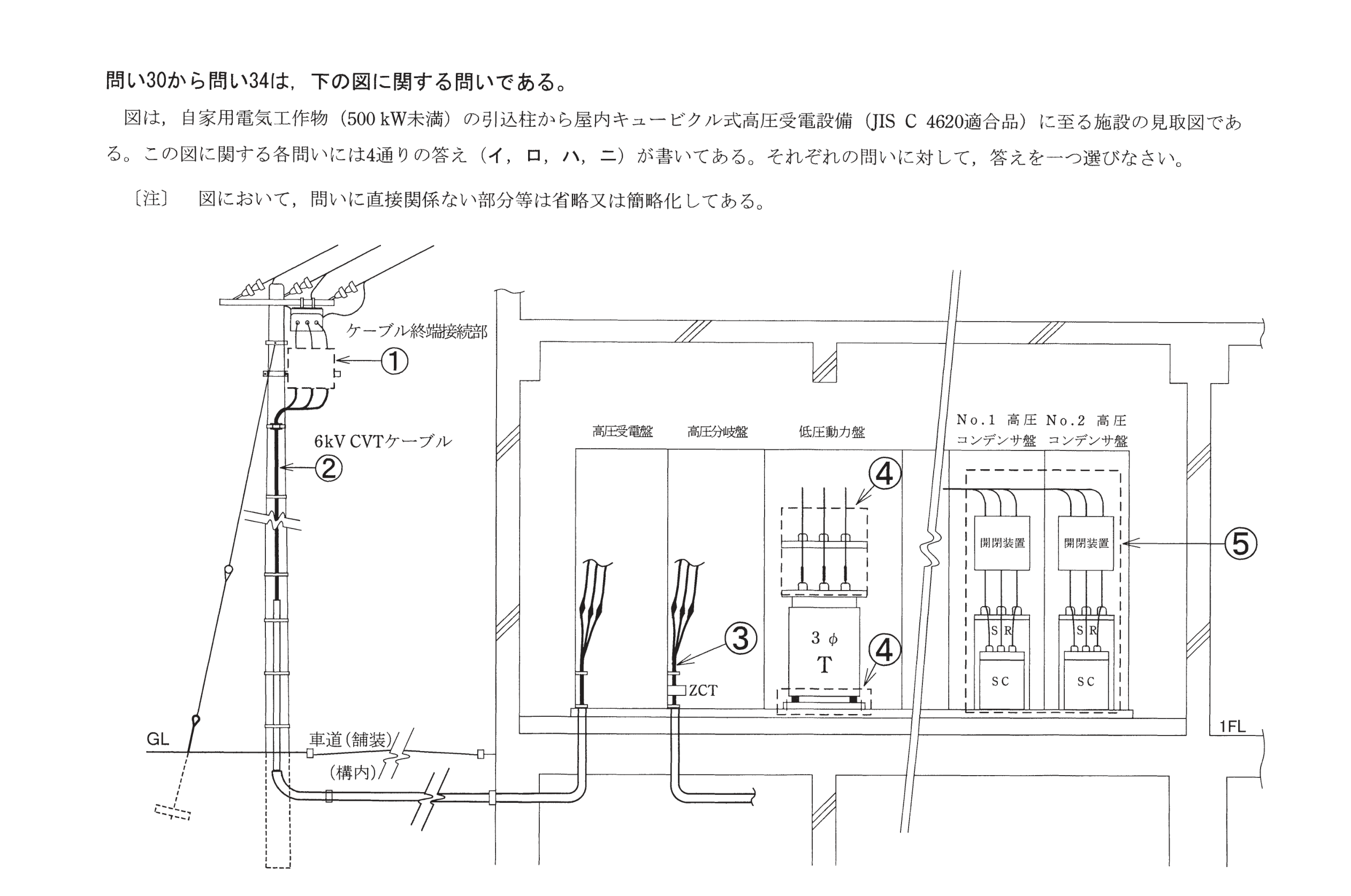

④に示す変圧器の防振又は耐震対策等の施工に関する記述として、適切でないものは。
第一種電気工事士・2017年 下期
問 33
イ
低圧母線に銅帯を使用したので、変圧器の振動等を考慮し、変圧器と低圧母線との接続には可とう導体を使用した。
ロ
可とう導体は、地震時の振動でブッシングや母線に異常な力が加わらないよう十分なたるみを持たせ、かつ、振動や負荷側短絡時の電磁力で母線が短絡しないように施設した。
ハ
変圧器を基礎に直接支持する場合のアンカーボルトは、移動、転倒を考慮して引き抜き力、せん断力の両方を検討して支持した。
ニ正解
変圧器に防振装置を使用する場合は、地震時の移動を防止する耐震ストッパが必要である。耐震ストッパのアンカーボルトには、せん断力が加わるため、せん断力のみを検討して支持した。
