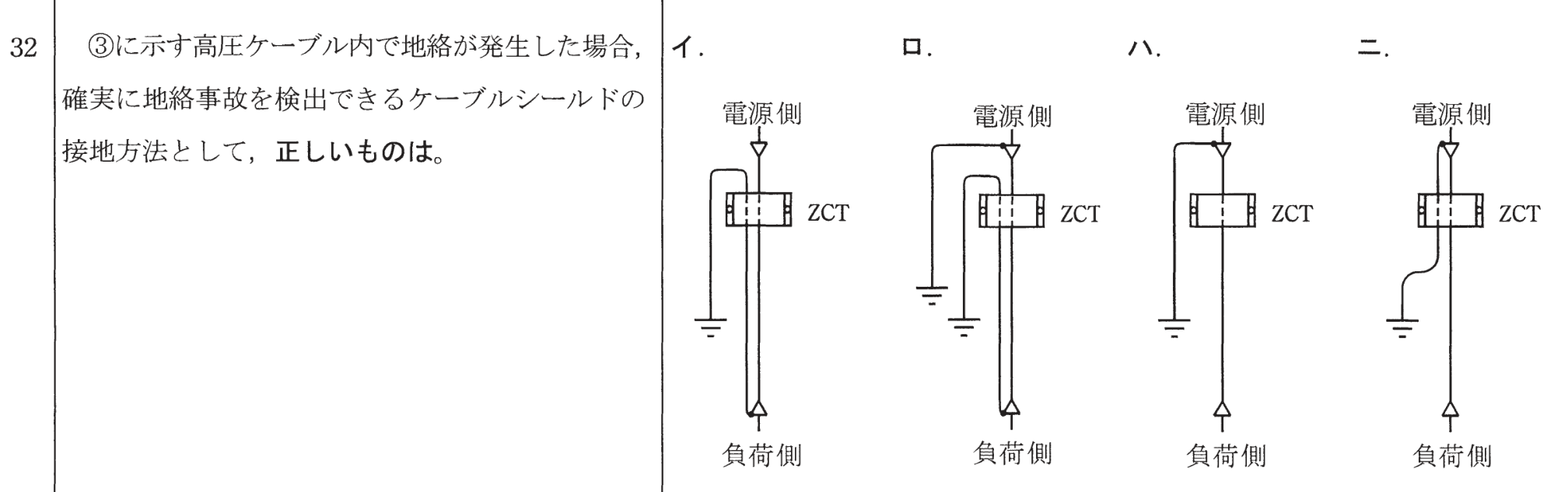

第一種電気工事士 2017年下期問32: ③に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。

Question

第一種電気工事士 2017年下期 問32: ③に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。

Accepted Answer

正解: ニ. ニ

ケーブルシールドの接地線をZCT（零相変流器）に通してから接地する方法が正しい。ケーブル内で地絡が発生した場合、地絡電流がシールドを通ってZCTを流れるため、確実に地絡事故を検出できる。ニの図がこの接地方法を示している。
