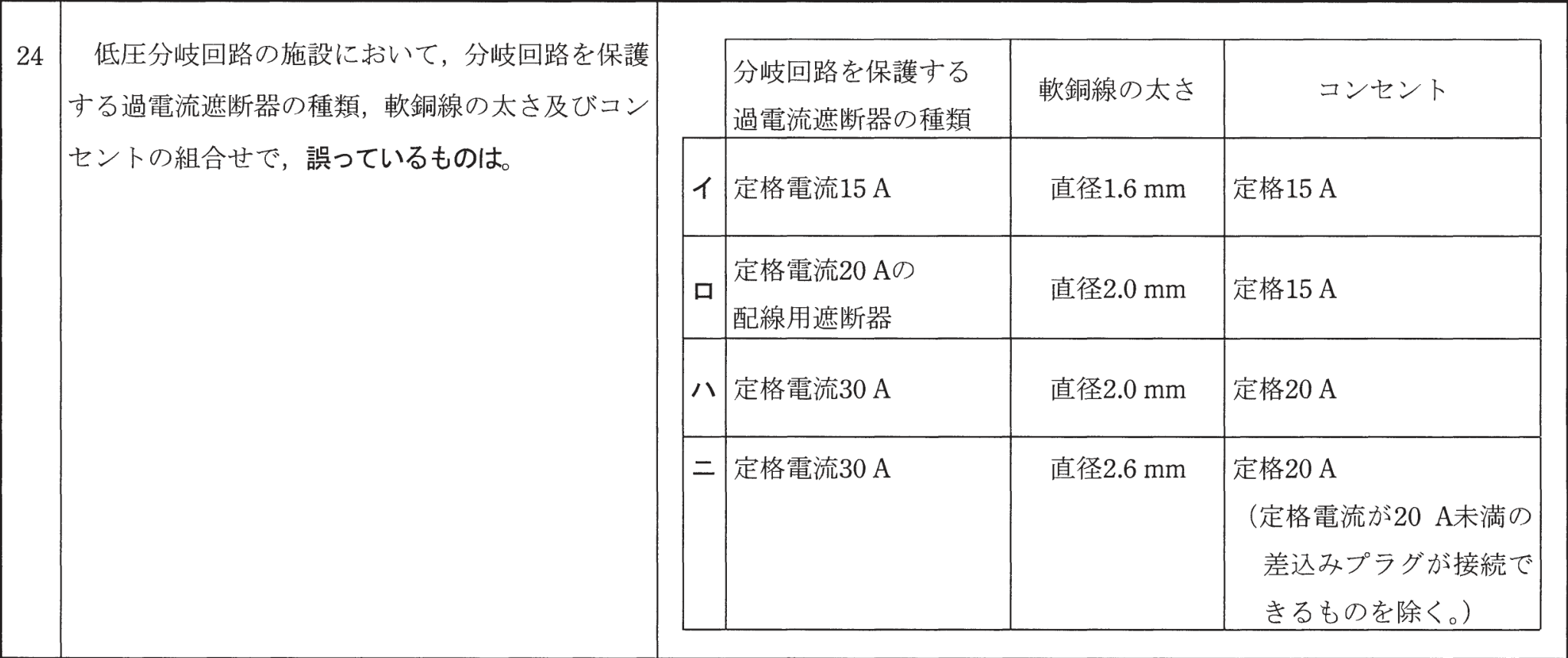

第一種電気工事士 2017年下期問24: 低圧分岐回路の施設において、分岐回路を保護する過電流遮断器の種類、軟銅線の太さ及びコンセントの組合せで、誤っているものは。

Question

第一種電気工事士 2017年下期 問24: 低圧分岐回路の施設において、分岐回路を保護する過電流遮断器の種類、軟銅線の太さ及びコンセントの組合せで、誤っているものは。

Accepted Answer

正解: ハ. ハ

30A分岐回路の場合、電線の太さは直径2.6mm以上（断面積5.5mm²以上）が必要である。ハの直径2.0mmでは30A分岐回路の電線として細すぎるため、誤りである。
