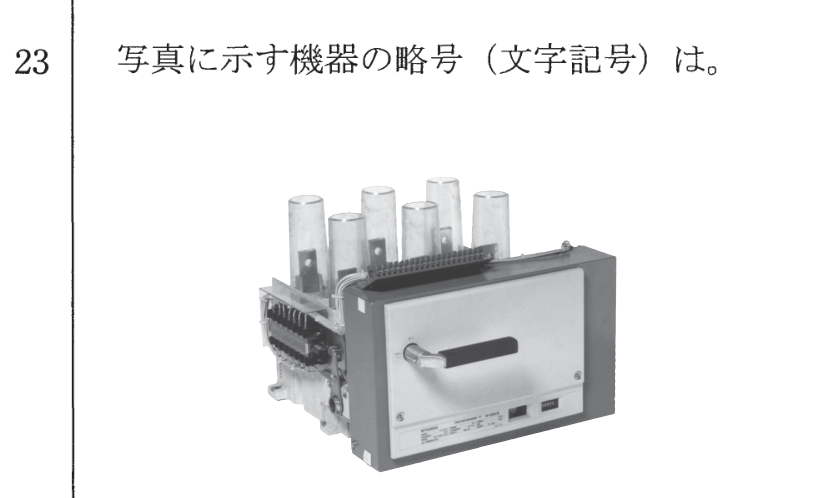

第一種電気工事士 2017年下期問23: 写真に示す機器の略号（文字記号）は。

Question

第一種電気工事士 2017年下期 問23: 写真に示す機器の略号（文字記号）は。

Accepted Answer

正解: ニ. VCB

写真に示す機器は真空遮断器（VCB: Vacuum Circuit Breaker）である。真空中でアークを消弧する方式の遮断器で、高圧受電設備の主遮断器として広く使用される。

MCCBは配線用遮断器、PASは高圧気中負荷開閉器、ELCBは漏電遮断器。
