第一種電気工事士 2016年下期問50: (5)で示す部分に設置する機器と個数は。

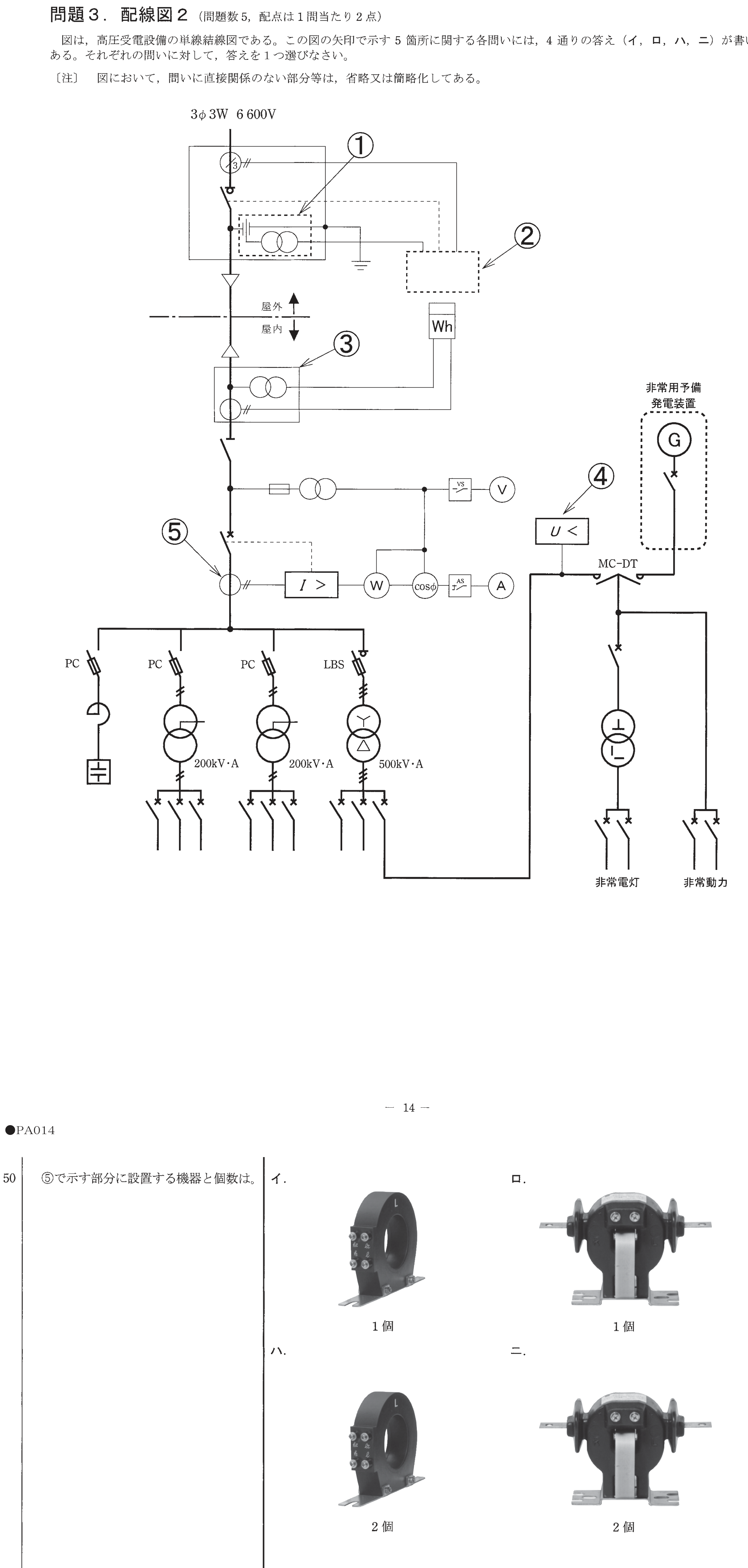

（図は、高圧受電設備の単線結線図である。）

Question

第一種電気工事士 2016年下期 問50: (5)で示す部分に設置する機器と個数は。
（図は、高圧受電設備の単線結線図である。）

Accepted Answer

正解: ニ. 2個

(5)は高圧受電設備の過電流継電器（OCR）用の変流器（CT）の位置にある。三相回路で過電流保護を行うためにはCTを2個設置する（2相に各1個）。ニの写真が変流器（CT）2個である。
