第一種電気工事士 2016年下期問48: (3)に設置する機器は。

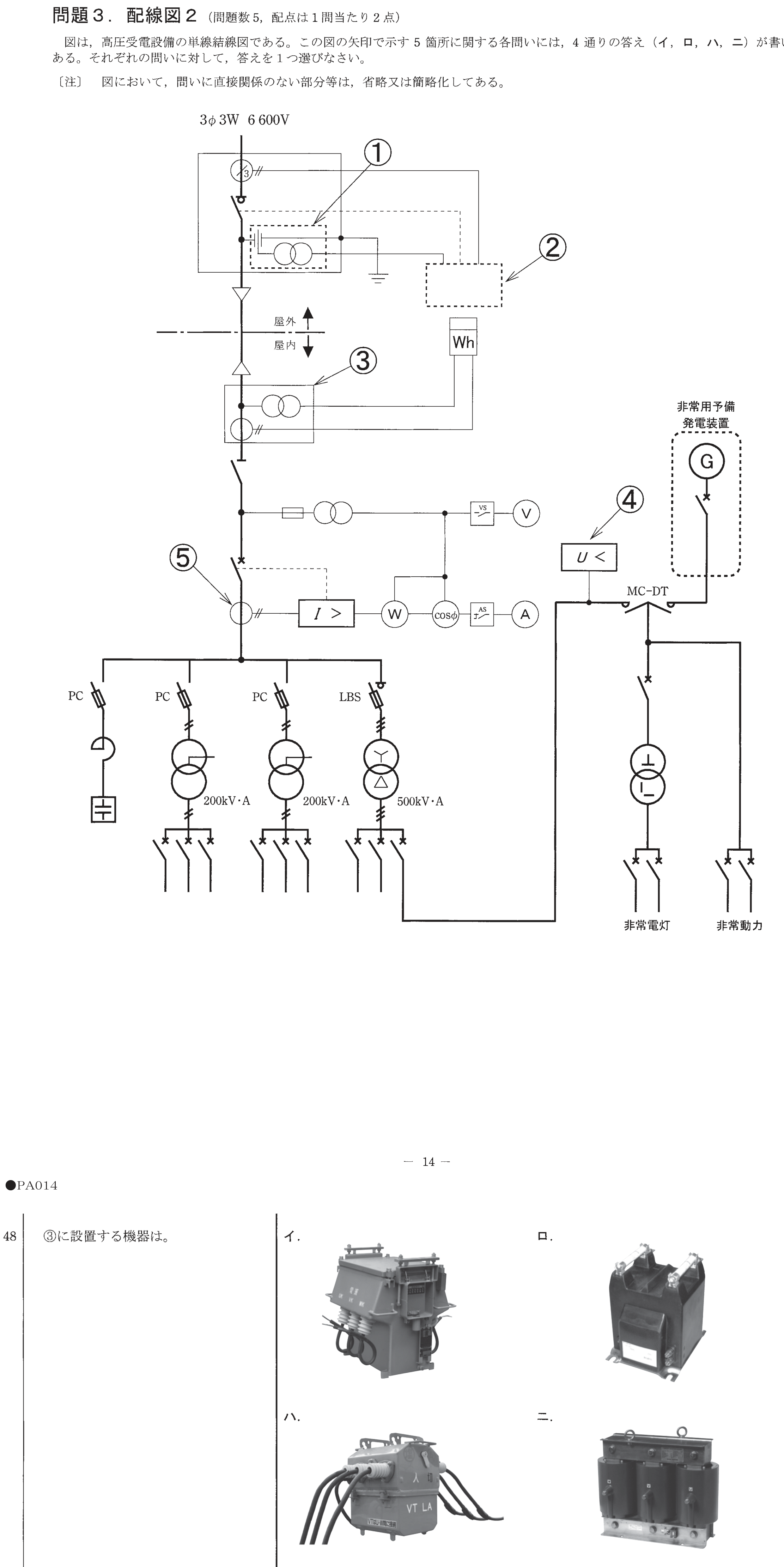

（図は、高圧受電設備の単線結線図である。）

Question

第一種電気工事士 2016年下期 問48: (3)に設置する機器は。
（図は、高圧受電設備の単線結線図である。）

Accepted Answer

正解: イ.

(3)は高圧受電設備の単線結線図でWhメーター（電力量計）の手前に設置されている機器で、計器用変圧変流器（VCT）である。イの写真がVCTを示している。
