第一種電気工事士 2016年下期問42: (2)で示す部分に使用される接点の図記号は。

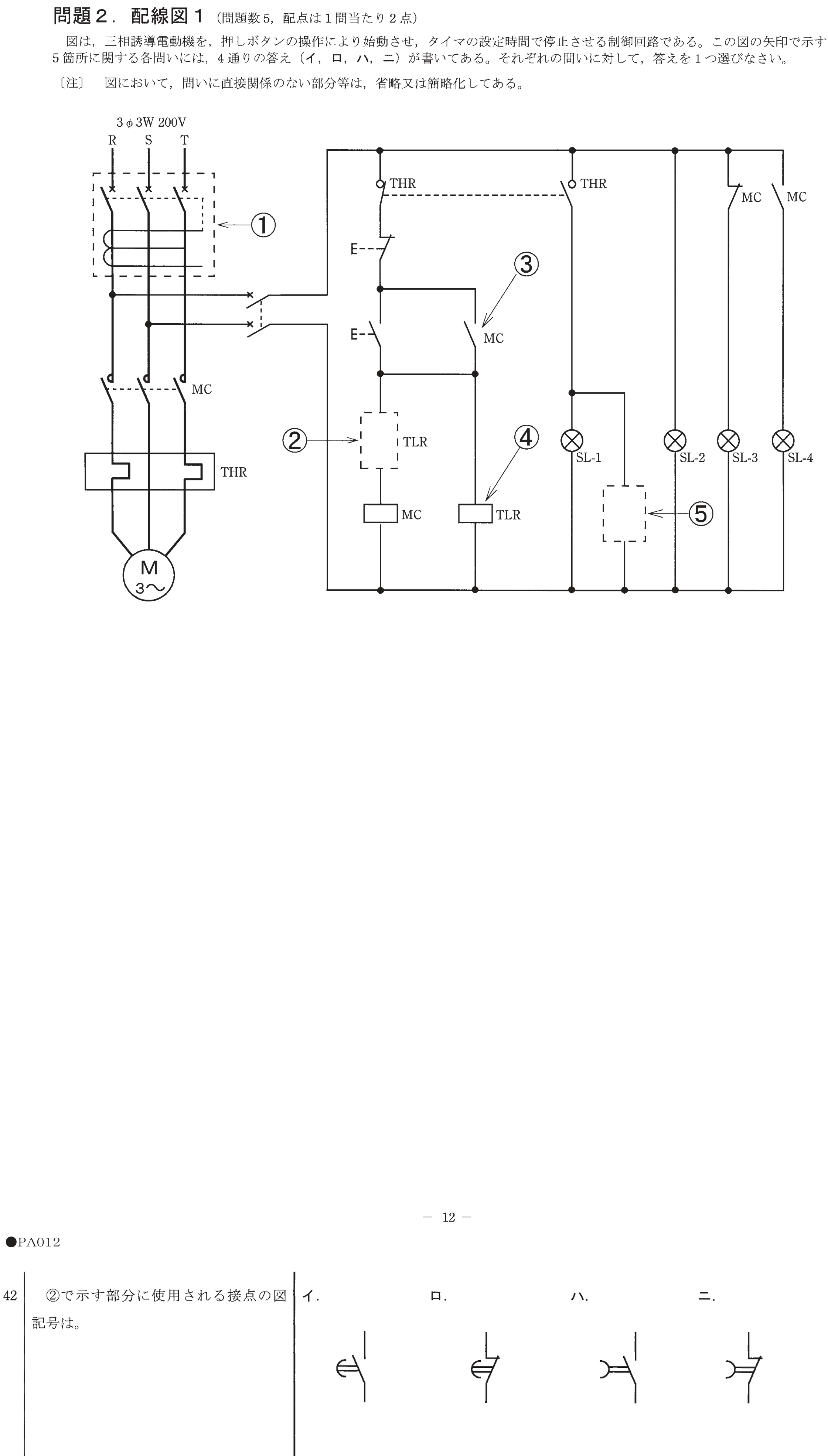

（図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。）

Question

第一種電気工事士 2016年下期 問42: (2)で示す部分に使用される接点の図記号は。
（図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。）

Accepted Answer

正解: ロ.

(2)はTHR（サーマルリレー/熱動継電器）の接点部分である。サーマルリレーのb接点（常閉接点）の図記号はロが正しい。
