第一種電気工事士 2016年下期問13: 浮動充電方式の直流電源装置の構成図として、正しいものは。

Question

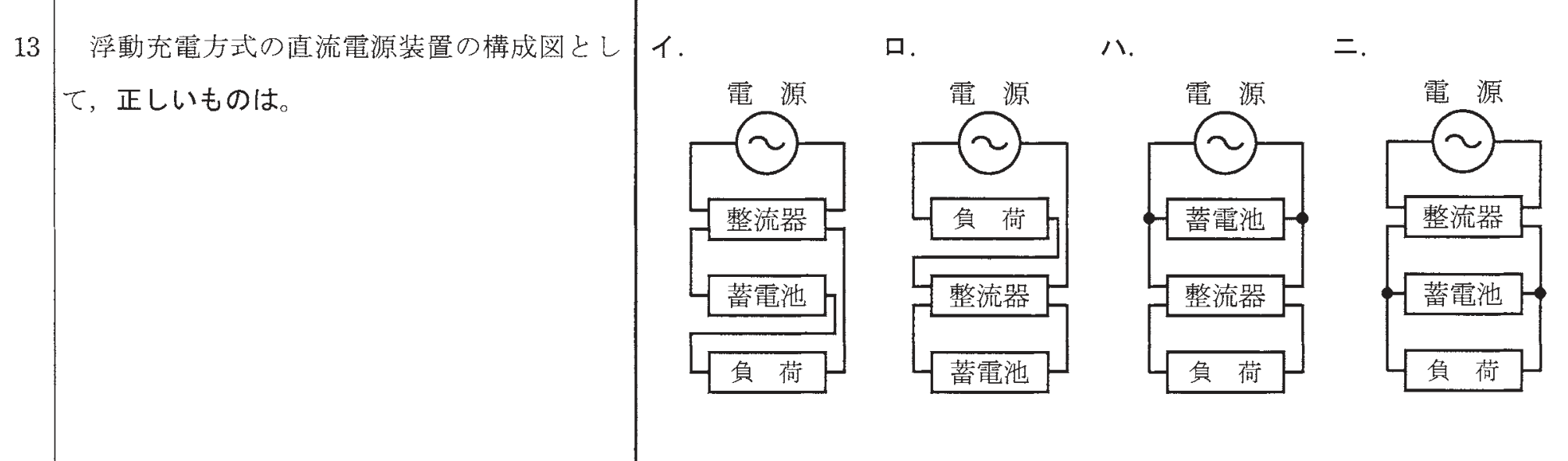

第一種電気工事士 2016年下期 問13: 浮動充電方式の直流電源装置の構成図として、正しいものは。

Accepted Answer

正解: ニ. 電源→整流器→蓄電池（並列）→負荷

浮動充電方式は、整流器の出力に蓄電池と負荷を並列に接続する方式である。
通常時は整流器から負荷に電力を供給しつつ蓄電池を充電し、停電時は蓄電池から負荷に電力を供給する。
ニの構成図（電源→整流器→蓄電池と負荷が並列）が正しい。
