第一種電気工事士 2015年下期問9: 図のような日負荷率を有する需要家があり、この需要家の設備容量は$375\,\mathrm{kW}$である。この需要家の、この日の日負荷率$a\,[\%]$と需要率$b\,[\%]$の組合せとして、正しいものは。

Question

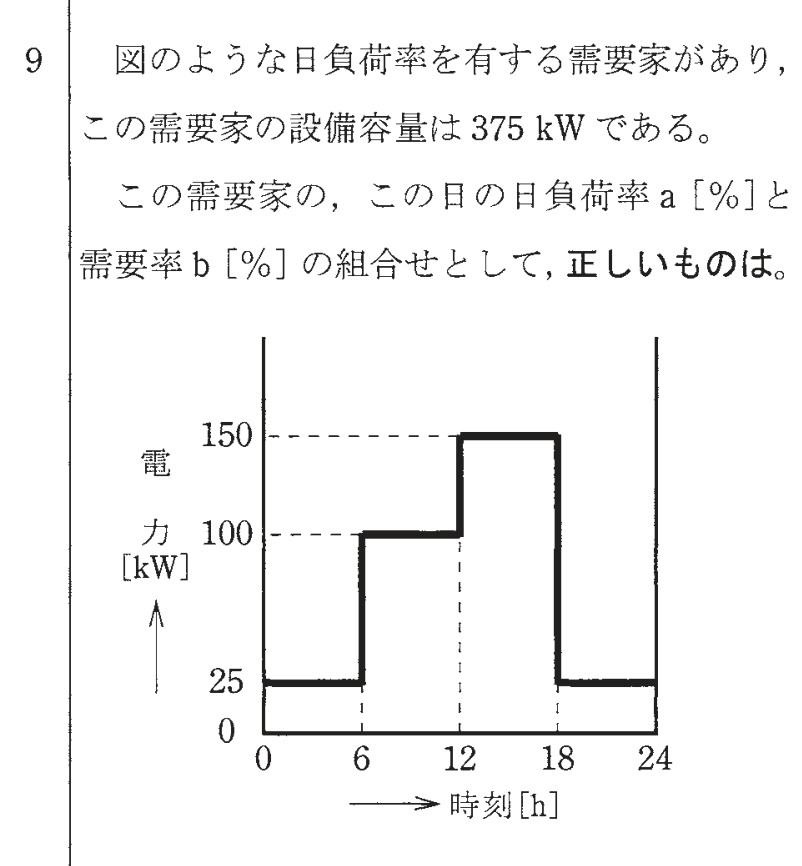

第一種電気工事士 2015年下期 問9: 図のような日負荷率を有する需要家があり、この需要家の設備容量は$375\,\mathrm{kW}$である。この需要家の、この日の日負荷率$a\,[\%]$と需要率$b\,[\%]$の組合せとして、正しいものは。

Accepted Answer

正解: ニ. a：50 b：40

グラフから：$0\sim 6\,\mathrm{h}$：$25\,\mathrm{kW}$、$6\sim 12\,\mathrm{h}$：$100\,\mathrm{kW}$、$12\sim 18\,\mathrm{h}$：$150\,\mathrm{kW}$、$18\sim 24\,\mathrm{h}$：$25\,\mathrm{kW}$
平均電力$= \dfrac{25	imes 6+100	imes 6+150	imes 6+25	imes 6}{24} = \dfrac{1800}{24} = 75\,\mathrm{kW}$
日負荷率$a = \dfrac{75}{150}	imes 100 = 50\,\%$
需要率$b = \dfrac{150}{375}	imes 100 = 40\,\%$
