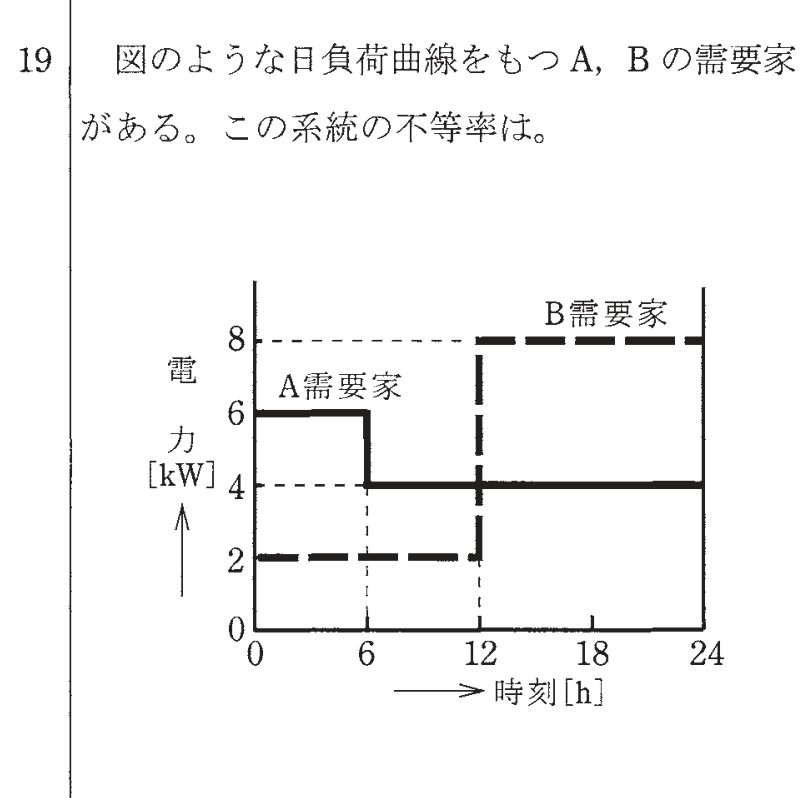

第一種電気工事士 2015年下期問19: 図のような日負荷曲線をもつA、Bの需要家がある。この系統の不等率は。

Question

第一種電気工事士 2015年下期 問19: 図のような日負荷曲線をもつA、Bの需要家がある。この系統の不等率は。

Accepted Answer

正解: イ. 1.17

グラフより：
A需要家の最大需要電力 = $6\,\mathrm{kW}$
B需要家の最大需要電力 = $8\,\mathrm{kW}$
各需要家の最大需要電力の合計 = $6+8 = 14\,\mathrm{kW}$

合成最大需要電力（AとBの合計が最大となる時刻の値）= $12\,\mathrm{kW}$

不等率 = 各需要家の最大需要電力の合計／合成最大需要電力 = $\dfrac{14}{12} \fallingdotseq 1.17$
