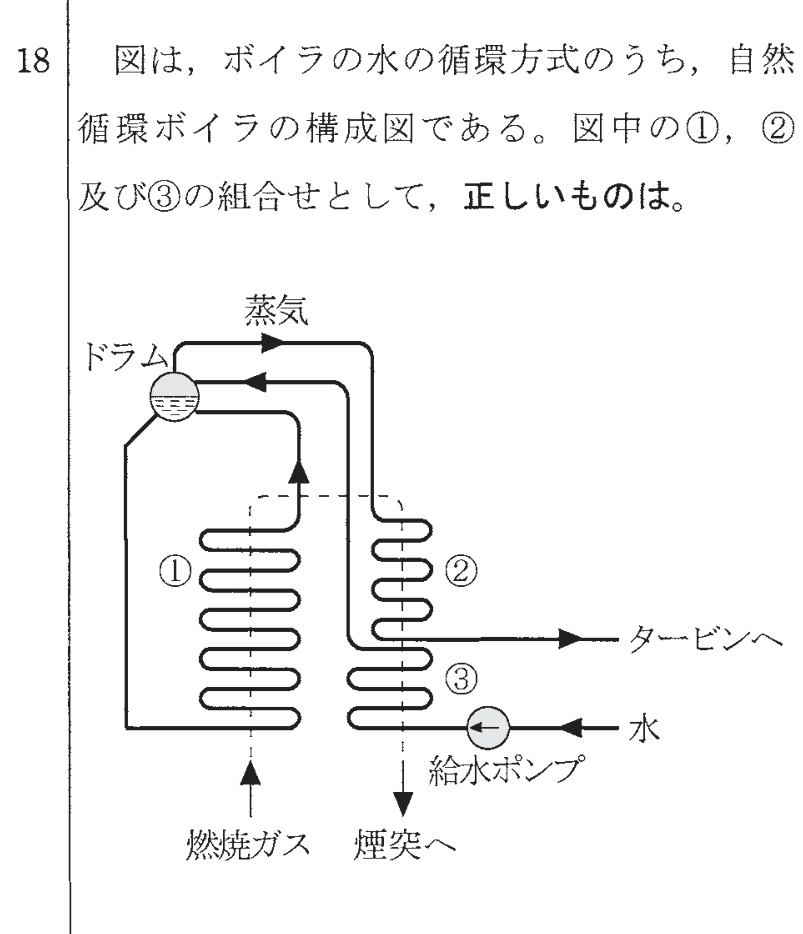

第一種電気工事士 2015年下期問18: 図は、ボイラの水の循環方式のうち、自然循環ボイラの構成図である。図中の①、②及び③の組合せとして、正しいものは。

Question

第一種電気工事士 2015年下期 問18: 図は、ボイラの水の循環方式のうち、自然循環ボイラの構成図である。図中の①、②及び③の組合せとして、正しいものは。

Accepted Answer

正解: ニ. ①蒸発管 ②過熱器 ③節炭器

自然循環ボイラでは、燃焼ガスに直接晒される管が蒸発管（①）、蒸気ドラムから出た蒸気を更に加熱するのが過熱器（②）、排ガスの余熱で給水を予熱するのが節炭器（③・エコノマイザ）である。
