第一種電気工事士 2015年下期問13: りん酸形燃料電池の発電原理図として、正しいものは。

Question

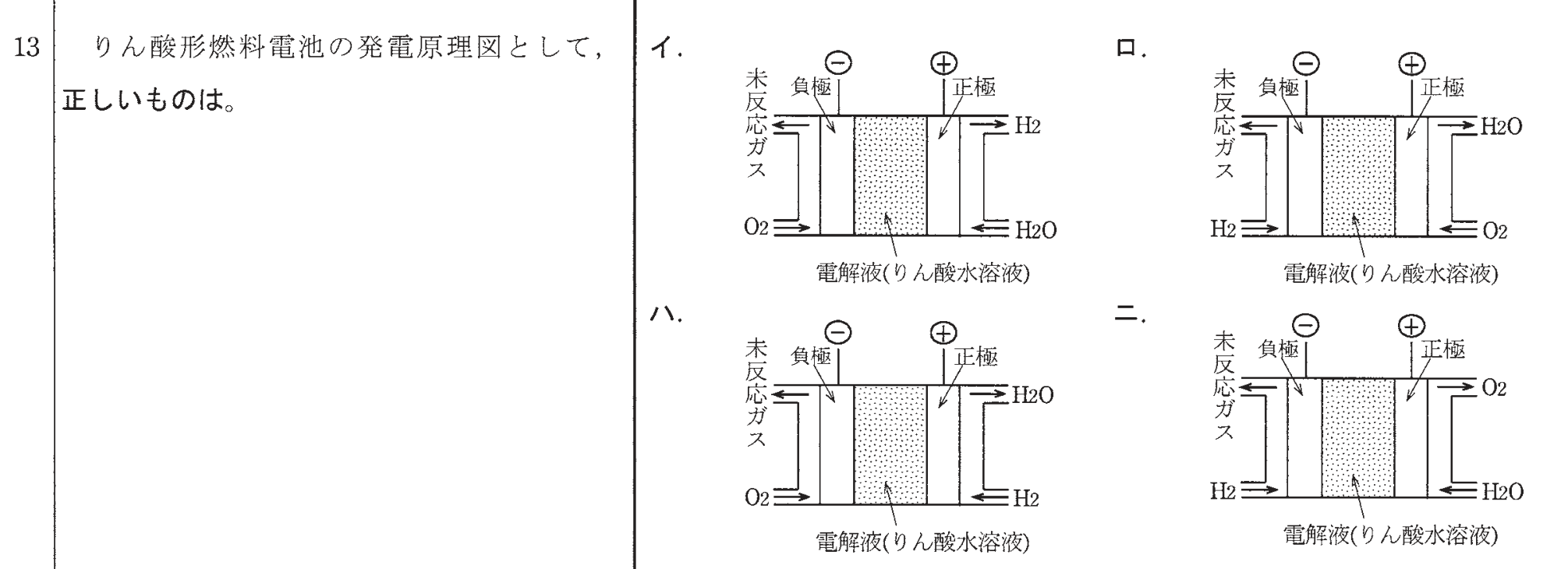

第一種電気工事士 2015年下期 問13: りん酸形燃料電池の発電原理図として、正しいものは。

Accepted Answer

正解: ロ.

りん酸形燃料電池では、負極（燃料極）にH₂（水素）を供給し、正極（空気極）にO₂（酸素）を供給する。負極で H₂ → 2H⁺ + 2e⁻ の反応が起こり、正極で 1/2O₂ + 2H⁺ + 2e⁻ → H₂O の反応が起こる。正しい原理図はロである。
