第一種電気工事士 2015年下期問11: 三相誘導電動機の結線①を②、③のように変更した時、①の回転方向に対して、②、③の回転方向の記述として、正しいものは。

Question

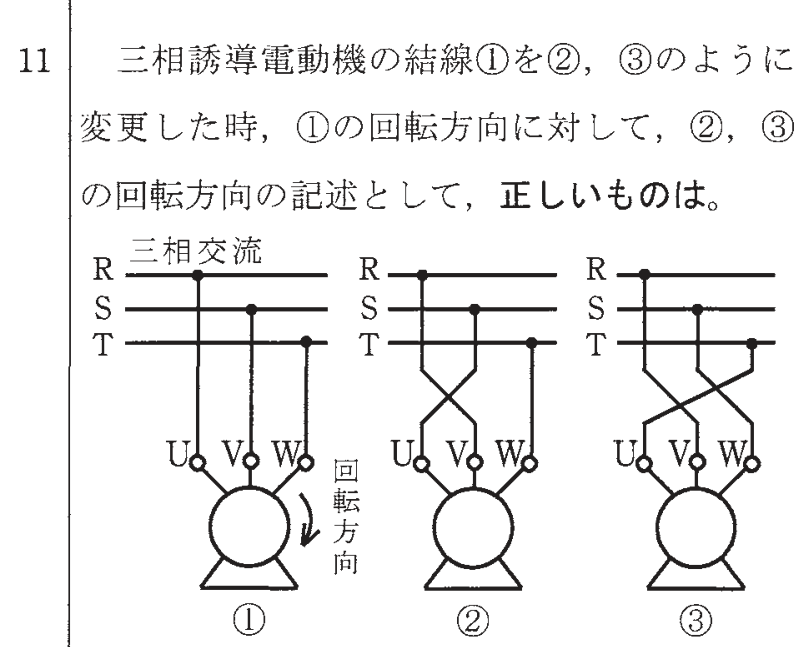

第一種電気工事士 2015年下期 問11: 三相誘導電動機の結線①を②、③のように変更した時、①の回転方向に対して、②、③の回転方向の記述として、正しいものは。

Accepted Answer

正解: ロ. ②は①と逆に回転をし、③は①と同じ回転をする。

三相誘導電動機の回転方向を逆転させるには、3本の結線のうち2本を入れ替える。
②は2本が入れ替わっているため①と逆回転する。③は結果的に元の相順と同じになるため①と同じ回転をする。
