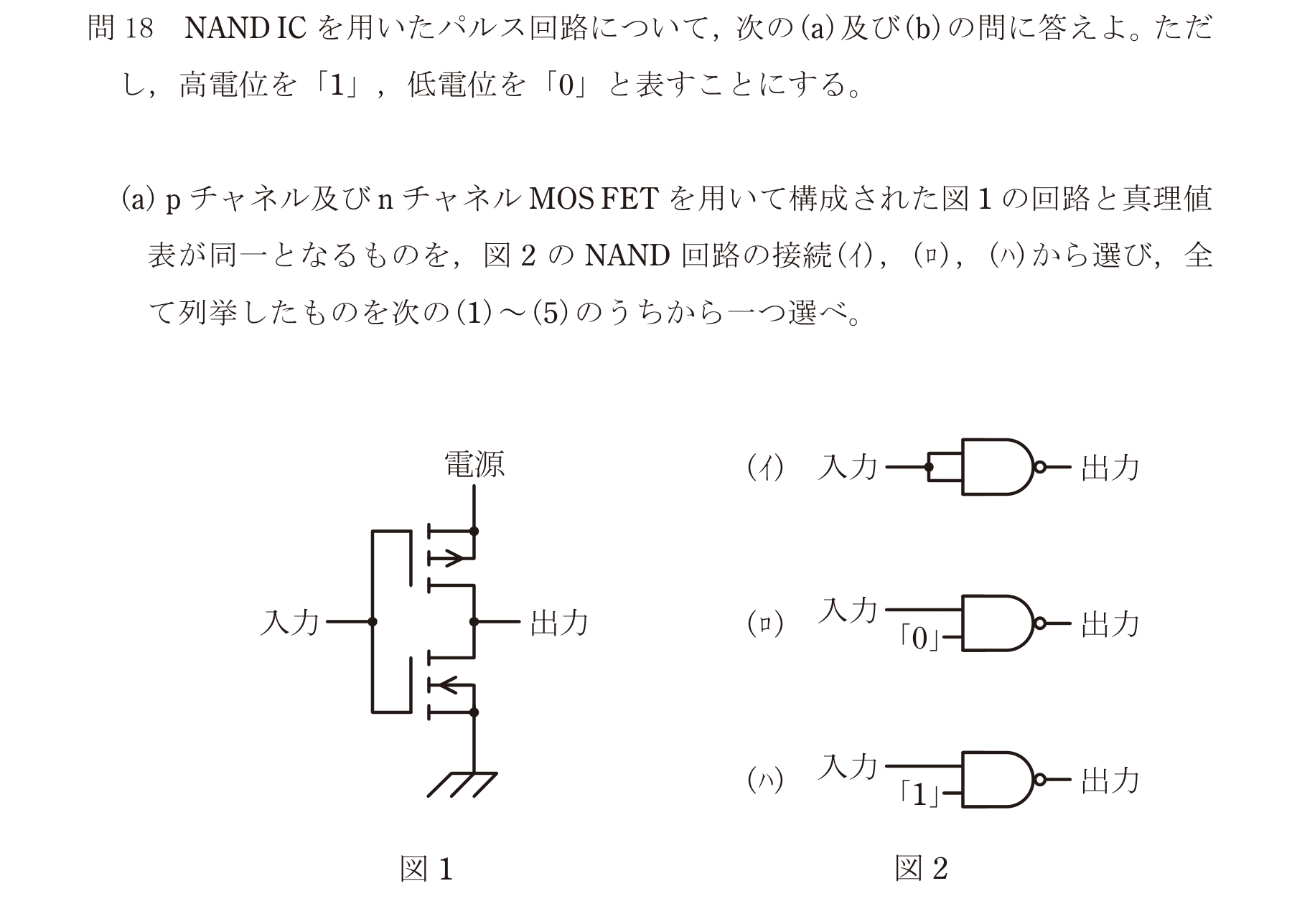

第三種電気主任技術者 2025年下期問21: NAND ICを用いたパルス回路について，次の(a)及び(b)の問に答えよ。ただし，高電位を「1」，低電位を「0」と表すことにする。(a) pチャネル及びnチャネルMOS FETを用いて構成された図1の回路と真理値表が同一となるものを，図2のNAND回路の接続(ｲ)，(ﾛ)，(ﾊ)から選び，全て列挙したものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2025年下期 問21: NAND ICを用いたパルス回路について，次の(a)及び(b)の問に答えよ。ただし，高電位を「1」，低電位を「0」と表すことにする。(a) pチャネル及びnチャネルMOS FETを用いて構成された図1の回路と真理値表が同一となるものを，図2のNAND回路の接続(ｲ)，(ﾛ)，(ﾊ)から選び，全て列挙したものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ホ. (ｲ)，(ﾊ)

図1のCMOS回路は入力を反転するインバータである。（イ）はNANDの二入力を同一信号に結ぶので $\overline{A\cdot A}=\overline A$。（ハ）も一方を1に固定して $\overline{A\cdot1}=\overline A$ となる。（ロ）は一方が0で出力が常に1だから一致しない。よって（イ），（ハ）のホが正しく，（ロ）を含む選択肢は誤りである。
