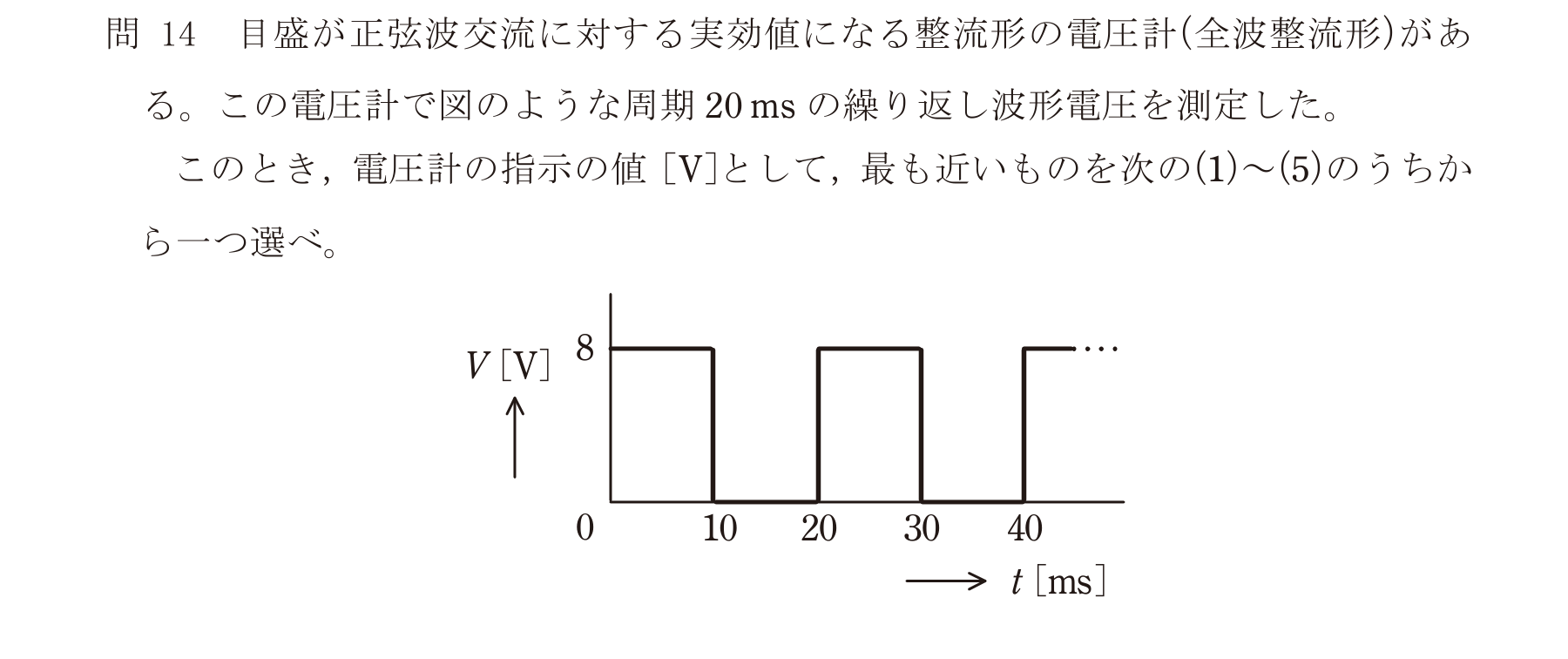

第三種電気主任技術者 2025年下期問14: 目盛が正弦波交流に対する実効値になる整流形の電圧計（全波整流形）がある。この電圧計で図のような周期 $20[\mathrm{ms}]$ の繰り返し波形電圧を測定した。このとき，電圧計の指示の値 $[\mathrm{V}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2025年下期 問14: 目盛が正弦波交流に対する実効値になる整流形の電圧計（全波整流形）がある。この電圧計で図のような周期 $20[\mathrm{ms}]$ の繰り返し波形電圧を測定した。このとき，電圧計の指示の値 $[\mathrm{V}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ニ. $4.44$

整流形電圧計は平均値応答で，正弦波の実効値を示すよう波形率 $\pi/(2\sqrt2)\simeq1.11$ を掛けて目盛られている。図の波形は $8[\mathrm{V}]$ が半周期だけ続くので整流平均値は $4[\mathrm{V}]$，指示値は $1.11	imes4=4.44[\mathrm{V}]$。よってニが正しく，真の実効値 $5.66[\mathrm{V}]$ をそのまま選ぶのは誤りである。
