三相3線式配電線路から で受電している三相負荷設備がある。この負荷設備から配電系統へ流出する第5調波電流を算出するにあたり,次の(a)及び(b)に答えよ。
ただし,負荷設備は定格容量 で,力率改善用として 直列リアクトル付きコンデンサ設備が設置されており,この負荷設備から発生する第5調波電流は,負荷設備の定格電流に対し とする。

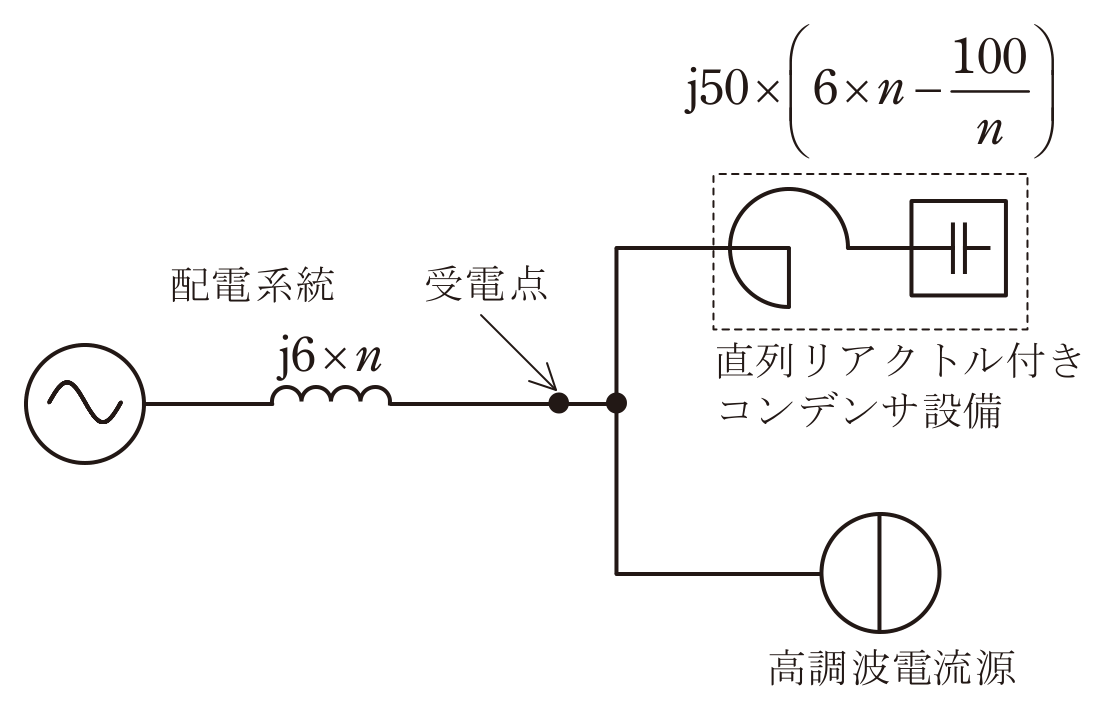

また,受電点よりみた配電線路側の第 調波に対するインピーダンスは 基準で ,コンデンサ設備のインピーダンスは 基準で で表され,発生高調波は定電流源と見なせるものとし,図のような等価回路で表すことができる。
(a)高調波発生機器から発生する第5調波電流の受電点電圧に換算した電流 の値として,最も近いのは次のうちどれか。
