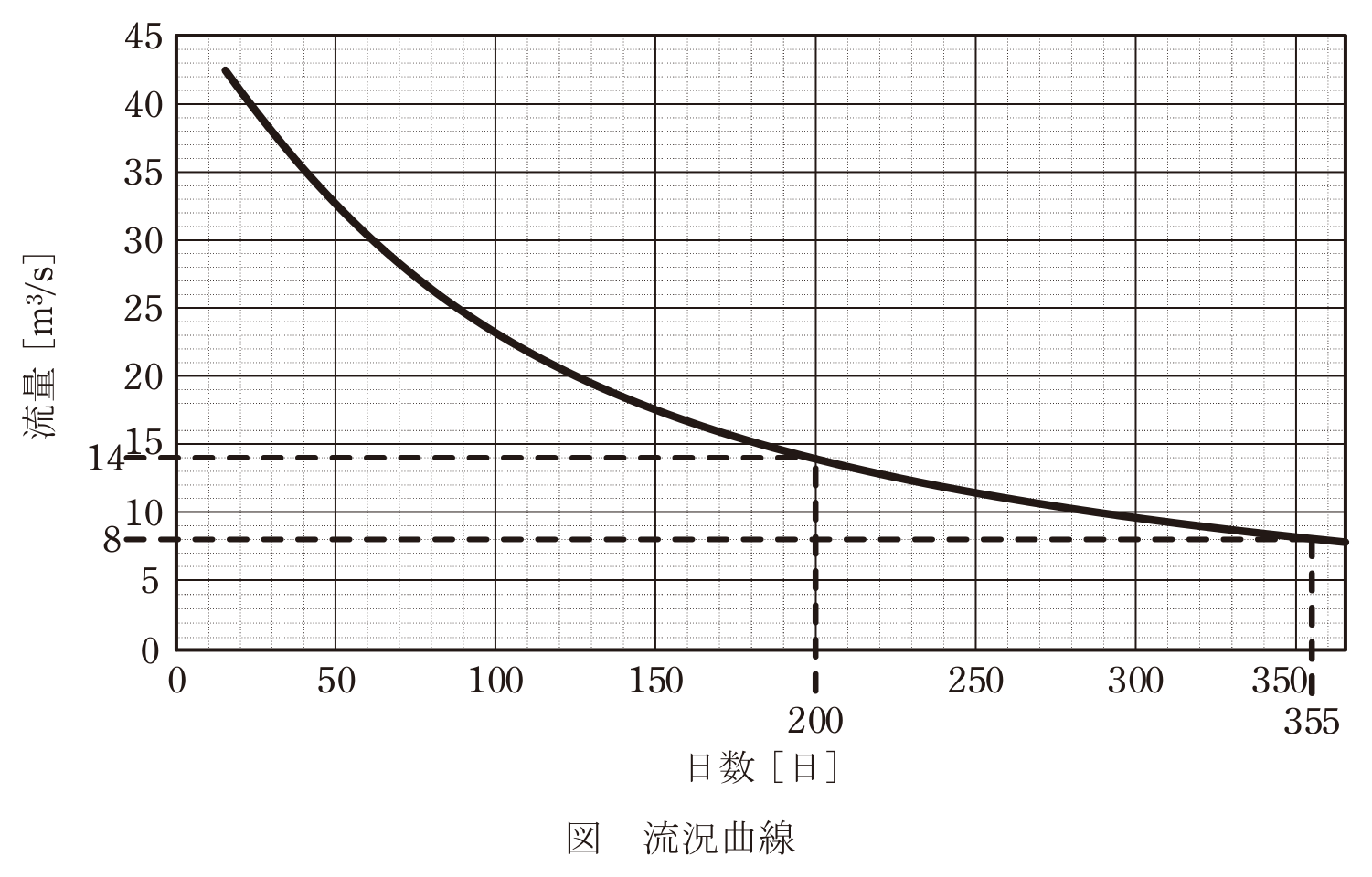

第三種電気主任技術者 2025年上期問38: 図の流況曲線を持つ河川の全流量を使用できる調整池式水力発電所において，発電所の使用流量 $[\mathrm{m^3/s}]$ と調整池の有効貯水容量 $[\mathrm{m^3}]$ について，次の(a)及び(b)の問に答えよ。

(b) 上記流況曲線で $200$ 日以上発生する流量において，小問(a)の最大使用流量で $1$ 日 $8$ 時間の運転を可能とするための有効貯水容量 $[\mathrm{m^3}]$ として，最も小さいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2025年上期 問38: 図の流況曲線を持つ河川の全流量を使用できる調整池式水力発電所において，発電所の使用流量 $[\mathrm{m^3/s}]$ と調整池の有効貯水容量 $[\mathrm{m^3}]$ について，次の(a)及び(b)の問に答えよ。

(b) 上記流況曲線で $200$ 日以上発生する流量において，小問(a)の最大使用流量で $1$ 日 $8$ 時間の運転を可能とするための有効貯水容量 $[\mathrm{m^3}]$ として，最も小さいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ホ. $520\,000$

流況曲線から $200$ 日流量は $14\,\mathrm{m^3/s}$ で，小問(a)の最大使用流量は $32\,\mathrm{m^3/s}$。運転中は毎秒 $32-14=18\,\mathrm{m^3}$ を調整池から補うため，必要容量は $18	imes8	imes3\,600=518\,400\,\mathrm{m^3}$ となる。選択肢ではホの $520\,000\,\mathrm{m^3}$ が最小かつ最も近い。
