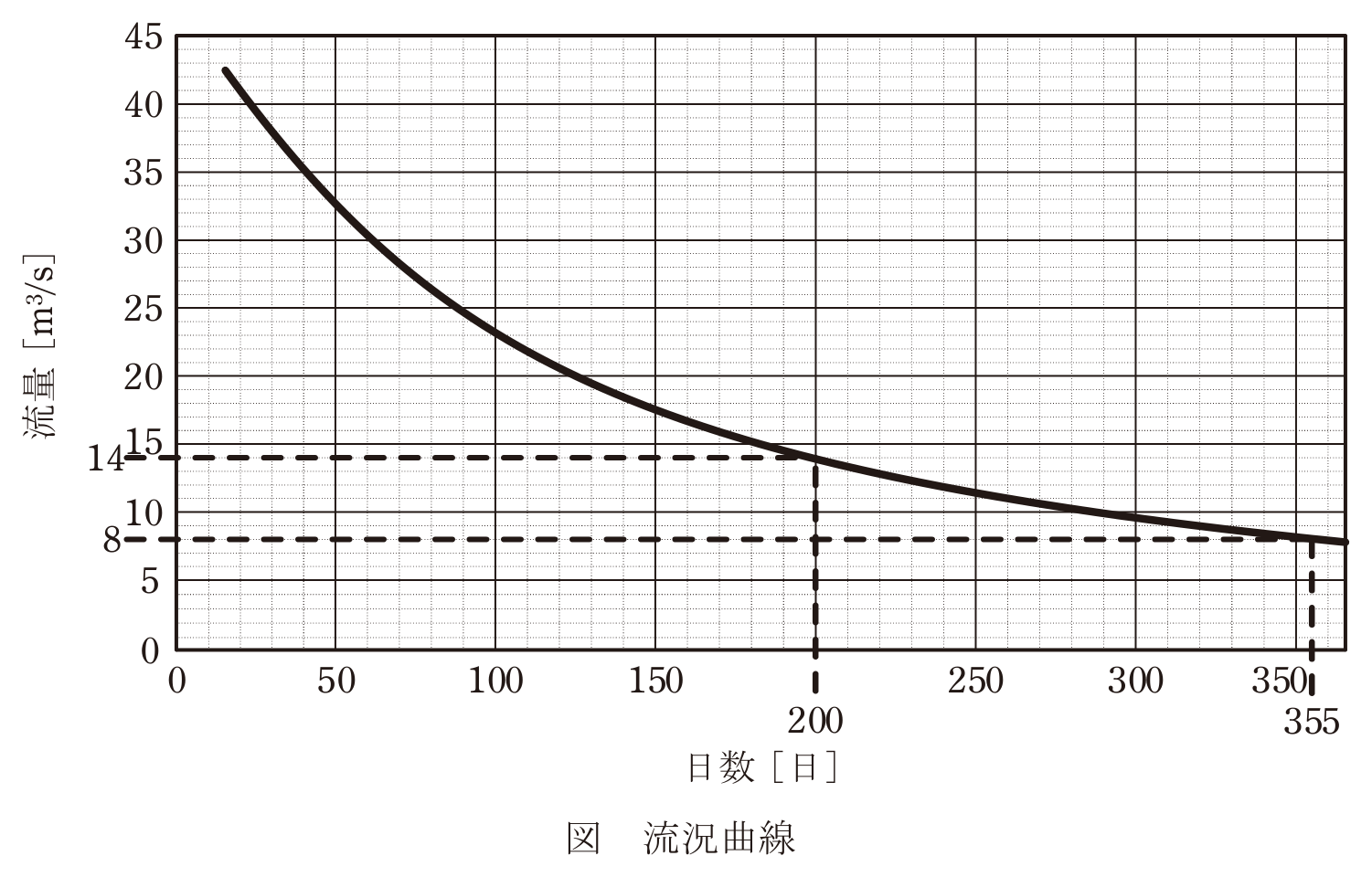

第三種電気主任技術者 2025年上期問37: 図の流況曲線を持つ河川の全流量を使用できる調整池式水力発電所において，発電所の使用流量 $[\mathrm{m^3/s}]$ と調整池の有効貯水容量 $[\mathrm{m^3}]$ について，次の(a)及び(b)の問に答えよ。

(a) $1$ 日単位の調整運転を行う場合，上記流況曲線の渇水量 $8\,\mathrm{m^3/s}$ において，$1$ 日に $6$ 時間の運転を可能とする最大の使用流量 $[\mathrm{m^3/s}]$ と，当該時間外に調整池に流入する貯水量 $[\mathrm{m^3}]$ の組合せとして，最も近いものを次の(1)～(5)のうちから一つ選べ。
ここで，当該 $6$ 時間の最大使用流量での運転以外の時間は，水車・発電機を停止して調整池に河川の全流量を貯水するものとする。

Question

第三種電気主任技術者 2025年上期 問37: 図の流況曲線を持つ河川の全流量を使用できる調整池式水力発電所において，発電所の使用流量 $[\mathrm{m^3/s}]$ と調整池の有効貯水容量 $[\mathrm{m^3}]$ について，次の(a)及び(b)の問に答えよ。

(a) $1$ 日単位の調整運転を行う場合，上記流況曲線の渇水量 $8\,\mathrm{m^3/s}$ において，$1$ 日に $6$ 時間の運転を可能とする最大の使用流量 $[\mathrm{m^3/s}]$ と，当該時間外に調整池に流入する貯水量 $[\mathrm{m^3}]$ の組合せとして，最も近いものを次の(1)～(5)のうちから一つ選べ。
ここで，当該 $6$ 時間の最大使用流量での運転以外の時間は，水車・発電機を停止して調整池に河川の全流量を貯水するものとする。

Accepted Answer

正解: ホ. $32.0$　$518\,400$

渇水量 $8\,\mathrm{m^3/s}$ の一日分の水量は $8	imes24	imes3\,600=691\,200\,\mathrm{m^3}$。これを $6$ 時間で使う最大流量は $691\,200/(6	imes3\,600)=32.0\,\mathrm{m^3/s}$ である。停止する $18$ 時間の流入貯水量は $8	imes18	imes3\,600=518\,400\,\mathrm{m^3}$ なので，ホが正しい。
