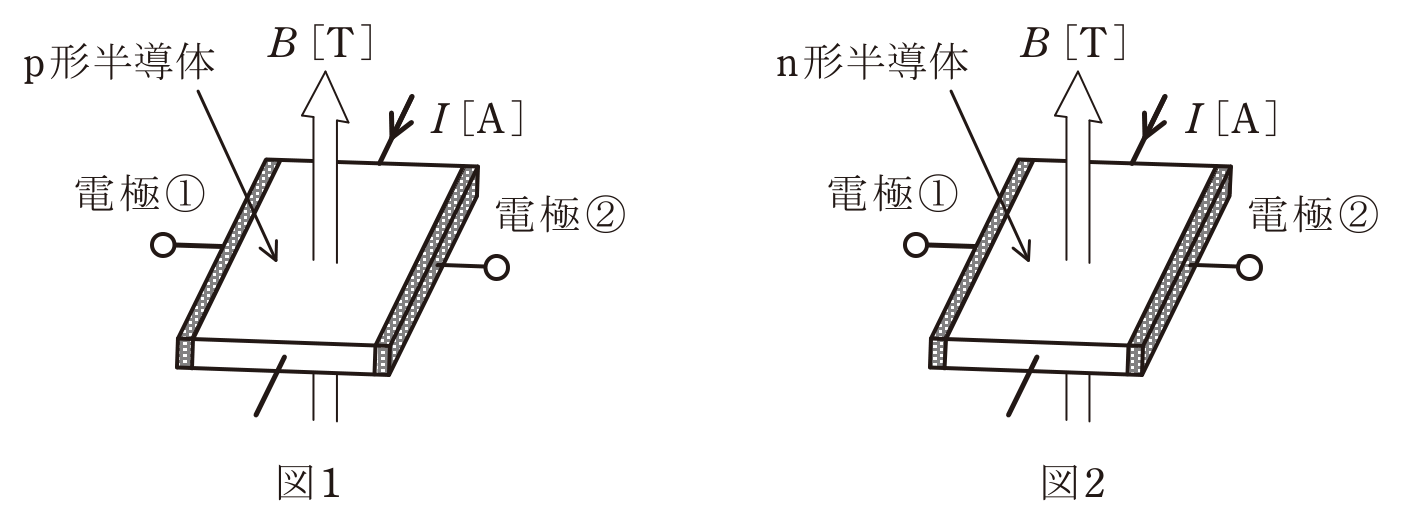

次の文章は,図1及び図2に示す原理図を用いてホール素子の動作原理について述べたものである。図1に示すように,p形半導体に直流電流 を流し,半導体の表面に対して垂直に下から上向きに磁束密度 の平等磁界を半導体に加えると,半導体内の正孔は進路を曲げられ,電極①には (ア) 電荷,電極②には (イ) 電荷が分布し,半導体の内部に電界が生じる。また,図2のn形半導体の場合は,電界の向きはp形半導体の場合と (ウ) である。この電界により,電極①-②間にホール電圧 が発生し,それは直流電流 にほぼ (エ) する。上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問11の図
(ア) 負,(イ) 正,(ウ) 同じ,(エ) 反比例
(ア) 正,(イ) 負,(ウ) 同じ,(エ) 反比例
(ア) 負,(イ) 正,(ウ) 同じ,(エ) 比例
(ア) 正,(イ) 負,(ウ) 反対,(エ) 比例
正解
(ア) 負,(イ) 正,(ウ) 反対,(エ) 比例
