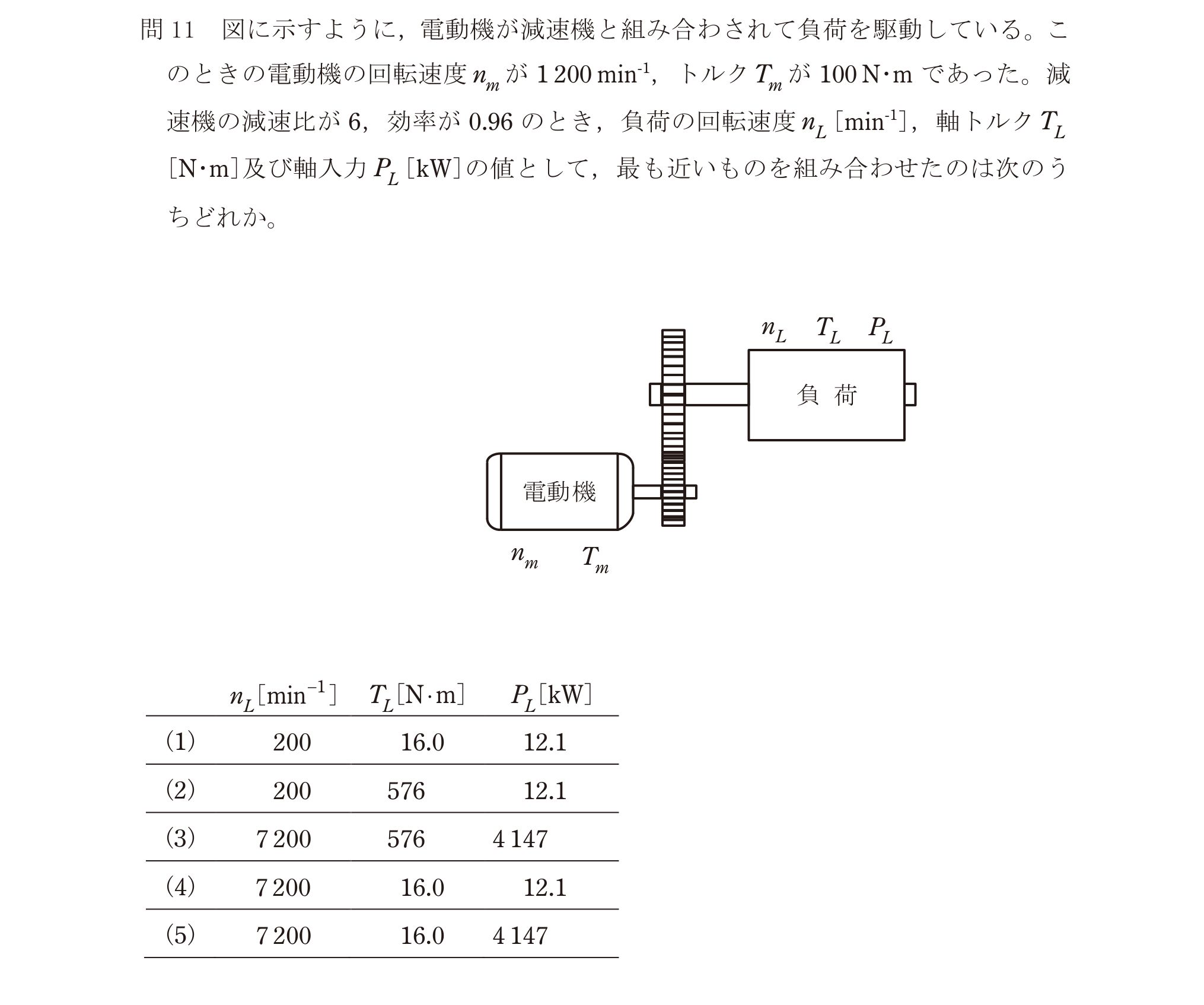

第三種電気主任技術者 2024年下期問53: 図に示すように，電動機が減速機と組み合わされて負荷を駆動している。このときの電動機の回転速度$n_m$が$1\,200\,\mathrm{min^{-1}}$，トルク$T_m$が$100\,\mathrm{N\cdot m}$であった。減速機の減速比が$6$，効率が$0.96$のとき，負荷の回転速度$n_L\,[\mathrm{min^{-1}}]$，軸トルク$T_L\,[\mathrm{N\cdot m}]$及び軸入力$P_L\,[\mathrm{kW}]$の値として，最も近いものを組み合わせたのは次のうちどれか。

Question

第三種電気主任技術者 2024年下期 問53: 図に示すように，電動機が減速機と組み合わされて負荷を駆動している。このときの電動機の回転速度$n_m$が$1\,200\,\mathrm{min^{-1}}$，トルク$T_m$が$100\,\mathrm{N\cdot m}$であった。減速機の減速比が$6$，効率が$0.96$のとき，負荷の回転速度$n_L\,[\mathrm{min^{-1}}]$，軸トルク$T_L\,[\mathrm{N\cdot m}]$及び軸入力$P_L\,[\mathrm{kW}]$の値として，最も近いものを組み合わせたのは次のうちどれか。

Accepted Answer

正解: ロ. $n_L=200$, $T_L=576$, $P_L=12.1$
