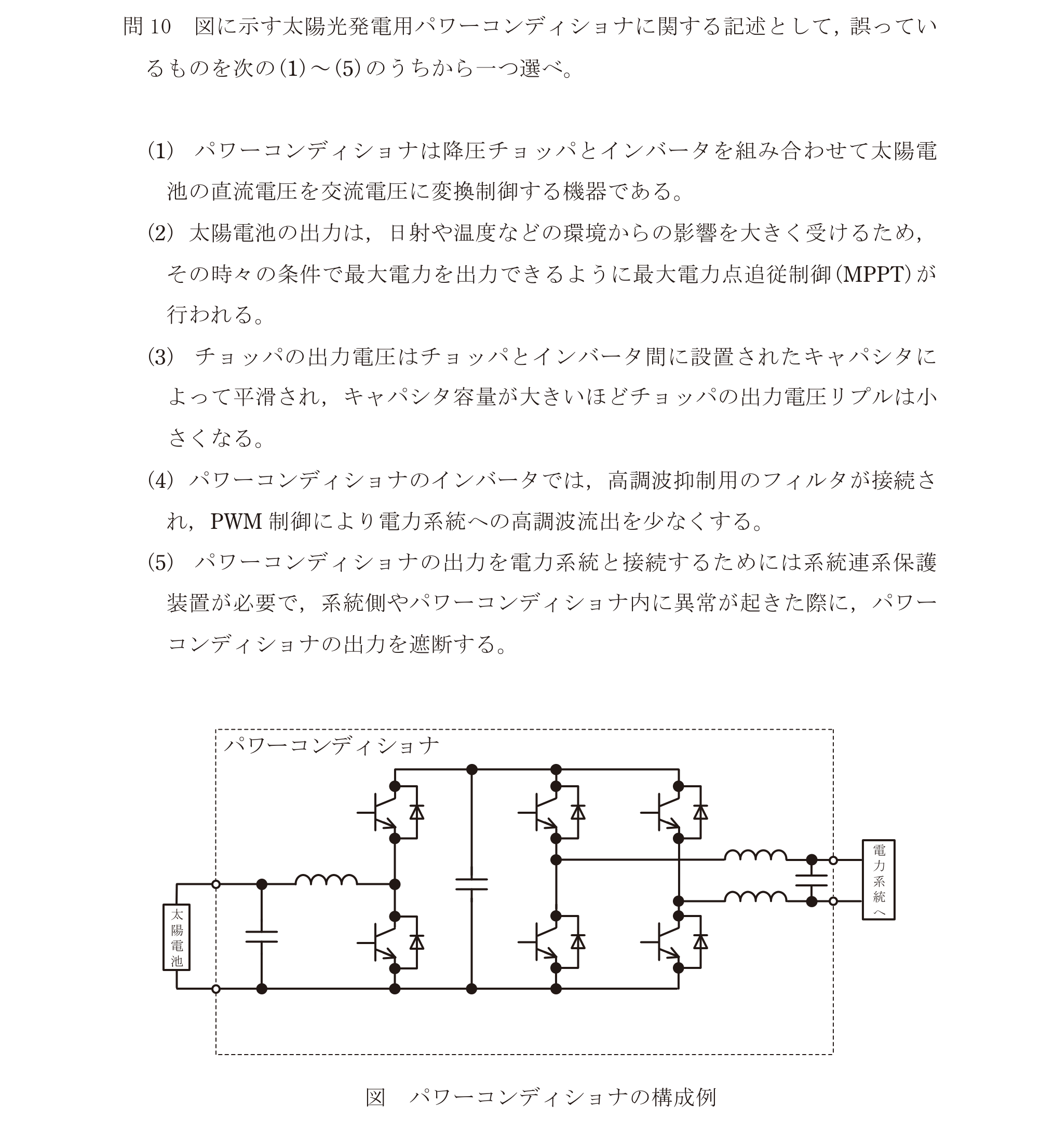

図に示す太陽光発電用パワーコンディショナに関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。
第三種電気主任技術者・2024年 下期
問 52
イ正解
パワーコンディショナは降圧チョッパとインバータを組み合わせて太陽電池の直流電圧を交流電圧に変換制御する機器である。
ロ
太陽電池の出力は，日射や温度などの環境からの影響を大きく受けるため，その時々の条件で最大電力を出力できるように最大電力点追従制御（MPPT）が行われる。
ハ
チョッパの出力電圧はチョッパとインバータ間に設置されたキャパシタによって平滑され，キャパシタ容量が大きいほどチョッパの出力電圧リプルは小さくなる。
ニ
パワーコンディショナのインバータでは，高調波抑制用のフィルタが接続され，PWM制御により電力系統への高調波流出を少なくする。
ホ
パワーコンディショナの出力を電力系統と接続するためには系統連系保護装置が必要で，系統側やパワーコンディショナ内に異常が起きた際に，パワーコンディショナの出力を遮断する。
