第三種電気主任技術者2024下期

50

機械
次の文章は,単相単巻変圧器に関する記述である。 巻線の一部が一次と二次との回路に共通になっている変圧器を単巻変圧器という。巻線の共通部分を(ア),共通でない部分を(イ)という。 単巻変圧器では,(ア)の端子を一次側に接続し,(イ)の端子を二次側に接続して使用すると通常の変圧器と同じように動作する。単巻変圧器の(ウ)は,二次端子電圧と二次電流との積である。 単巻変圧器は,巻線の一部が共通であるため,漏れ磁束が(エ),電圧変動率が(オ)。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

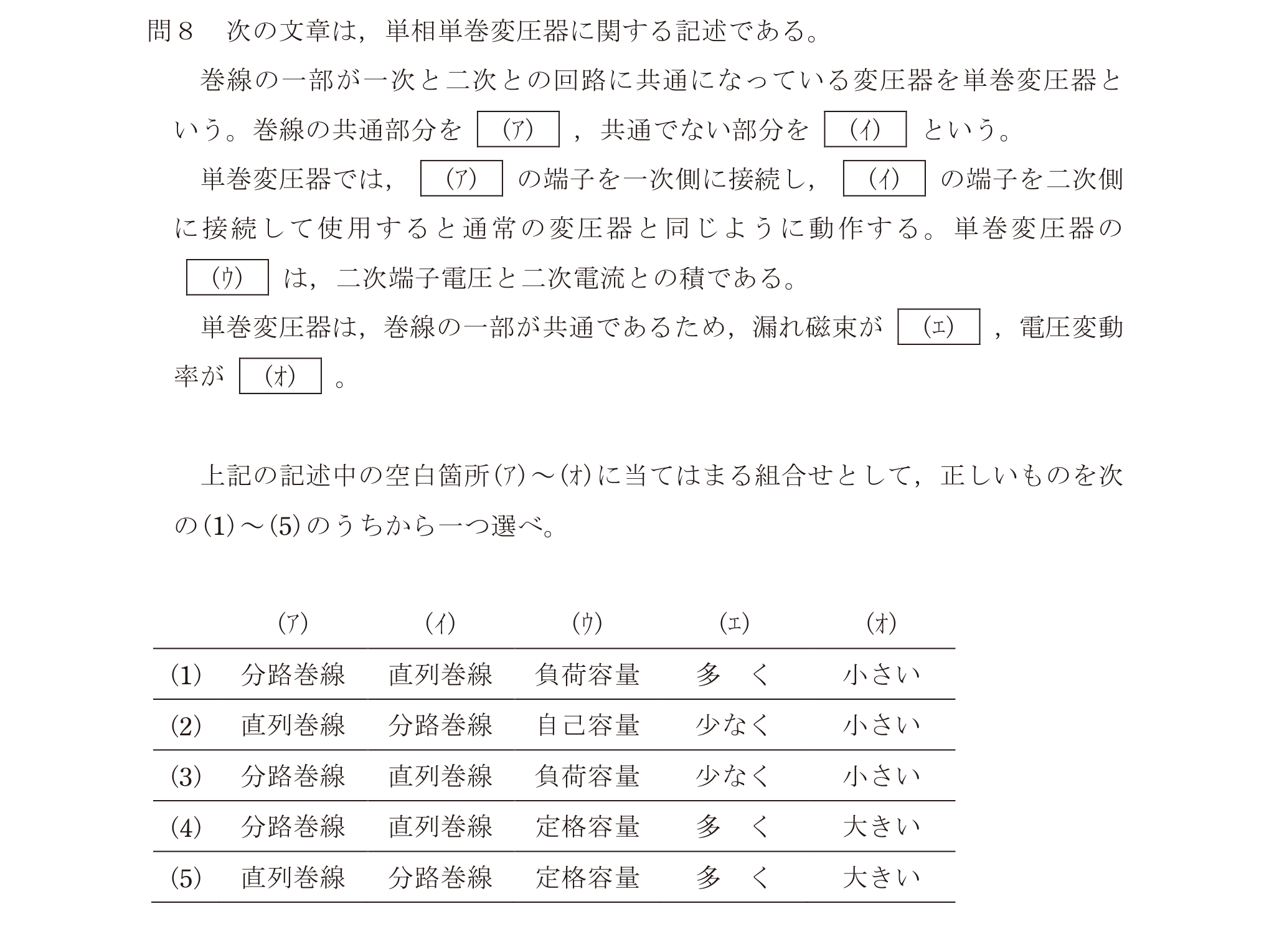

問50の図
(ア)分路巻線, (イ)直列巻線, (ウ)負荷容量, (エ)多く, (オ)小さい
(ア)直列巻線, (イ)分路巻線, (ウ)自己容量, (エ)少なく, (オ)小さい
(ア)分路巻線, (イ)直列巻線, (ウ)負荷容量, (エ)少なく, (オ)小さい
正解
(ア)分路巻線, (イ)直列巻線, (ウ)定格容量, (エ)多く, (オ)大きい
(ア)直列巻線, (イ)分路巻線, (ウ)定格容量, (エ)多く, (オ)大きい
