第三種電気主任技術者2024下期

49

機械
次の文章は,交流機における電機子巻線法に関する記述である。 電機子巻線法には,1相のコイルをいくつかのスロットに分けて配置する(ア)と,集中巻がある。(ア)の場合,各極各相のスロット数は(イ)となる。 (ア)において,コイルピッチを極ピッチよりも短くした巻線法を(ウ)と呼ぶ。この巻線法を採用すると,(エ)は小さくなるが,コイル端を短くできることや,(オ)が改善できるなどの利点があるため,一般的によく用いられている。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

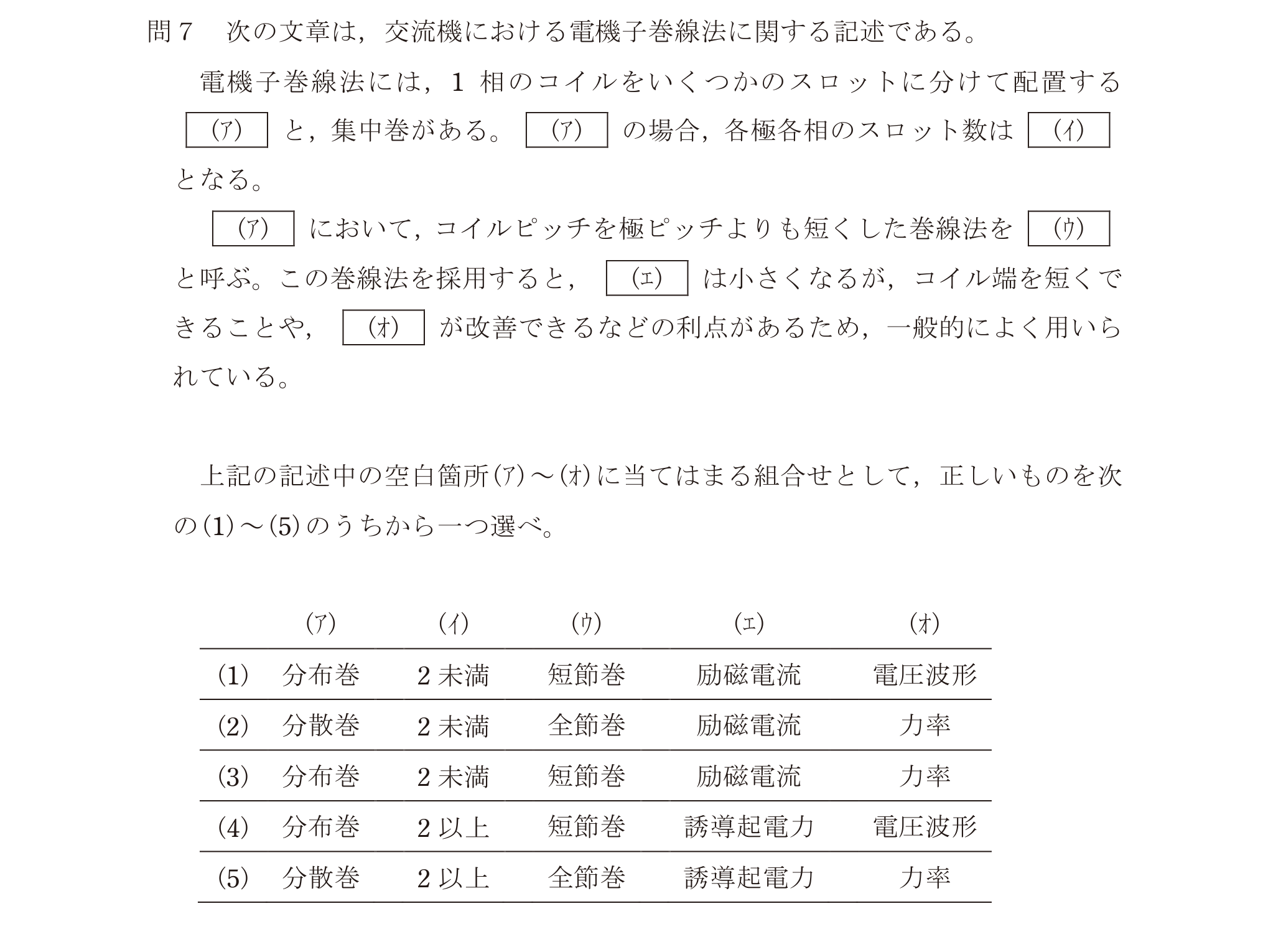

問49の図
(ア)分布巻, (イ)2未満, (ウ)短節巻, (エ)励磁電流, (オ)電圧波形
(ア)分散巻, (イ)2未満, (ウ)全節巻, (エ)励磁電流, (オ)力率
(ア)分布巻, (イ)2未満, (ウ)短節巻, (エ)励磁電流, (オ)力率
(ア)分布巻, (イ)2以上, (ウ)短節巻, (エ)誘導起電力, (オ)電圧波形
正解
(ア)分散巻, (イ)2以上, (ウ)全節巻, (エ)誘導起電力, (オ)力率
