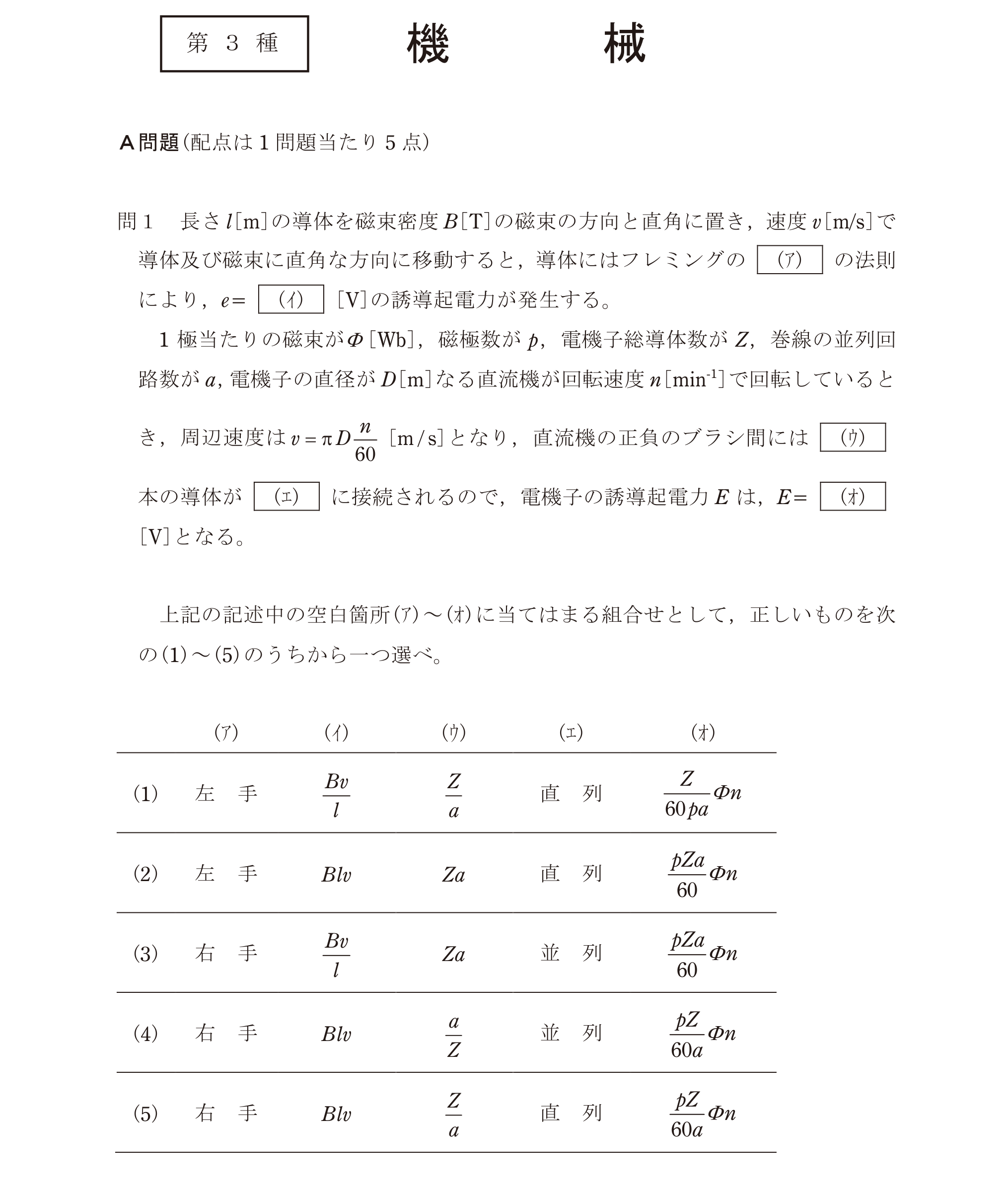

第三種電気主任技術者 2024年下期問43: 長さ$l\,[\mathrm{m}]$の導体を磁束密度$B\,[\mathrm{T}]$の磁束の方向と直角に置き，速度$v\,[\mathrm{m/s}]$で導体及び磁束に直角な方向に移動すると，導体にはフレミングの(ア)の法則により，$e=$(イ)$[\mathrm{V}]$の誘導起電力が発生する。
1極当たりの磁束が$\varPhi\,[\mathrm{Wb}]$，磁極数が$p$，電機子総導体数が$Z$，巻線の並列回路数が$a$，電機子の直径が$D\,[\mathrm{m}]$なる直流機が回転速度$n\,[\mathrm{min^{-1}}]$で回転しているとき，周辺速度は$v=\pi Dn/60\,[\mathrm{m/s}]$となり，直流機の正負のブラシ間には(ウ)本の導体が(エ)に接続されるので，電機子の誘導起電力$E$は，$E=$(オ)$[\mathrm{V}]$となる。
上記の記述中の空白箇所(ア)～(オ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問43: 長さ$l\,[\mathrm{m}]$の導体を磁束密度$B\,[\mathrm{T}]$の磁束の方向と直角に置き，速度$v\,[\mathrm{m/s}]$で導体及び磁束に直角な方向に移動すると，導体にはフレミングの(ア)の法則により，$e=$(イ)$[\mathrm{V}]$の誘導起電力が発生する。
1極当たりの磁束が$\varPhi\,[\mathrm{Wb}]$，磁極数が$p$，電機子総導体数が$Z$，巻線の並列回路数が$a$，電機子の直径が$D\,[\mathrm{m}]$なる直流機が回転速度$n\,[\mathrm{min^{-1}}]$で回転しているとき，周辺速度は$v=\pi Dn/60\,[\mathrm{m/s}]$となり，直流機の正負のブラシ間には(ウ)本の導体が(エ)に接続されるので，電機子の誘導起電力$E$は，$E=$(オ)$[\mathrm{V}]$となる。
上記の記述中の空白箇所(ア)～(オ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ホ. (ア)右手, (イ)$Blv$, (ウ)$Z/a$, (エ)直列, (オ)$pZ/(60a)\cdot\varPhi n$
