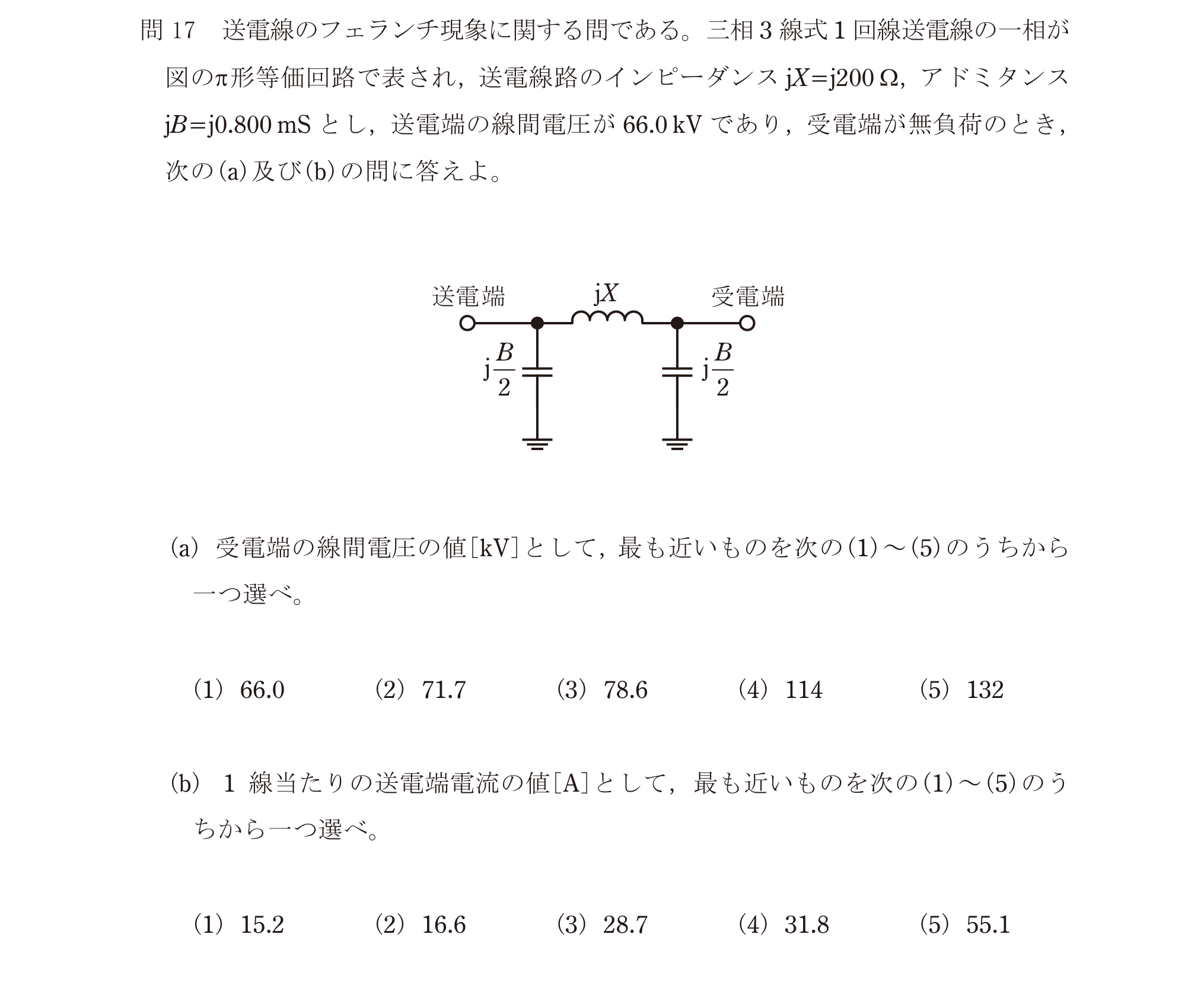

第三種電気主任技術者 2024年下期問42: 【B問題17(b)】（選択問題）送電線のフェランチ現象に関する問である。三相$3$線式$1$回線送電線の一相が図の$\pi$形等価回路で表され，送電線路のインピーダンス$jX=j200\,\Omega$，アドミタンス$jB=j0.800\,\mathrm{mS}$とし，送電端の線間電圧が$66.0\,\mathrm{kV}$であり，受電端が無負荷のとき，次の(b)の問に答えよ。

(b) $1$線当たりの送電端電流の値$[\mathrm{A}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2024年下期 問42: 【B問題17(b)】 （選択問題）送電線のフェランチ現象に関する問である。三相$3$線式$1$回線送電線の一相が図の$\pi$形等価回路で表され，送電線路のインピーダンス$jX=j200\,\Omega$，アドミタンス$jB=j0.800\,\mathrm{mS}$とし，送電端の線間電圧が$66.0\,\mathrm{kV}$であり，受電端が無負荷のとき，次の(b)の問に答えよ。

(b) $1$線当たりの送電端電流の値$[\mathrm{A}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ニ. $31.8$
