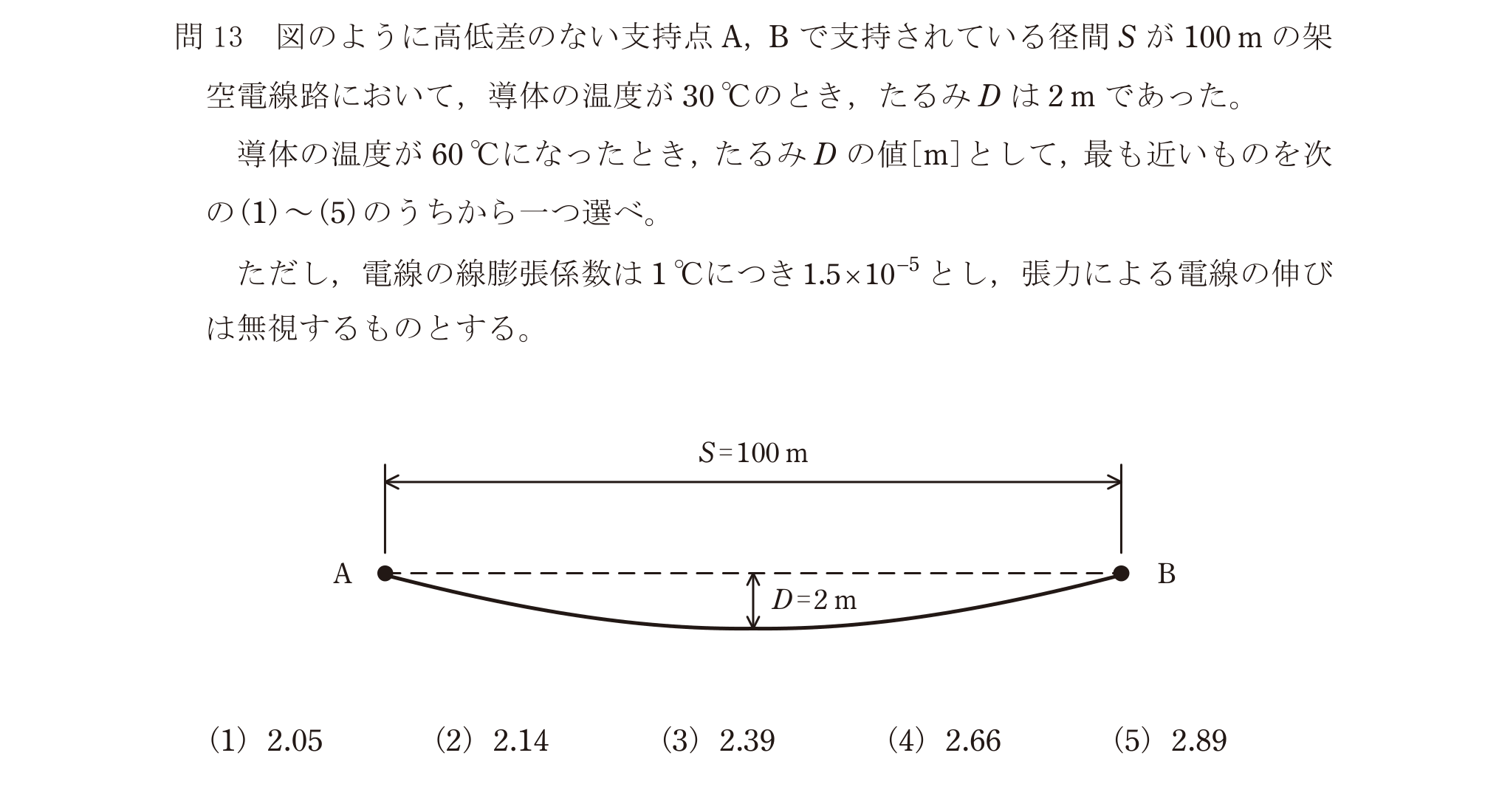

第三種電気主任技術者 2024年下期問35: 図のように高低差のない支持点A, Bで支持されている径間$S$が$100\,\mathrm{m}$の架空電線路において，導体の温度が$30\,\mathrm{^\circ C}$のとき，たるみ$D$は$2\,\mathrm{m}$であった。導体の温度が$60\,\mathrm{^\circ C}$になったとき，たるみ$D$の値$[\mathrm{m}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，電線の線膨張係数は$1\,\mathrm{^\circ C}$につき$1.5 imes10^{-5}$とし，張力による電線の伸びは無視するものとする。

Question

第三種電気主任技術者 2024年下期 問35: 図のように高低差のない支持点A, Bで支持されている径間$S$が$100\,\mathrm{m}$の架空電線路において，導体の温度が$30\,\mathrm{^\circ C}$のとき，たるみ$D$は$2\,\mathrm{m}$であった。導体の温度が$60\,\mathrm{^\circ C}$になったとき，たるみ$D$の値$[\mathrm{m}]$として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，電線の線膨張係数は$1\,\mathrm{^\circ C}$につき$1.5	imes10^{-5}$とし，張力による電線の伸びは無視するものとする。

Accepted Answer

正解: ハ. $2.39$
