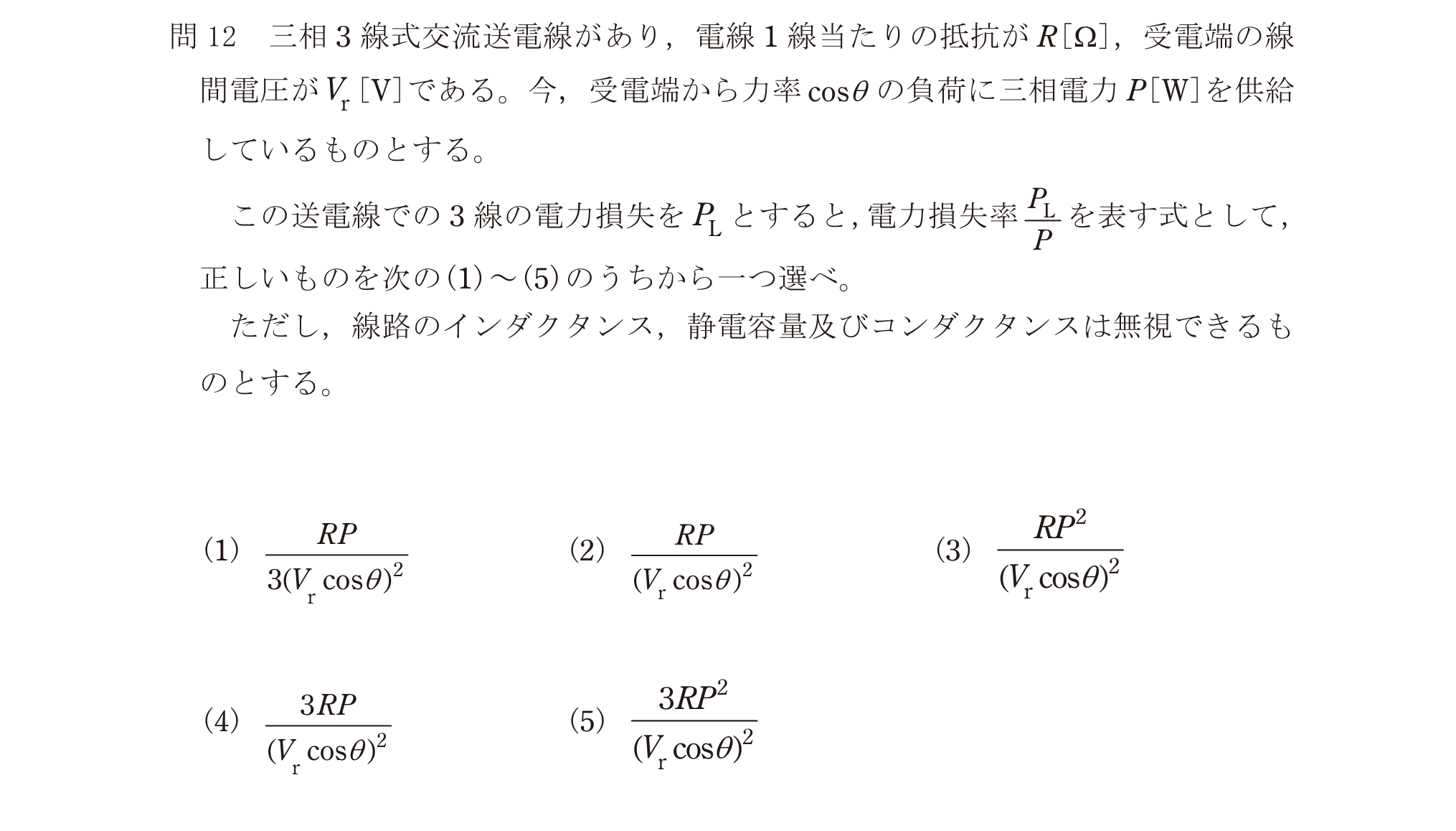

第三種電気主任技術者 2024年下期問34: 三相$3$線式交流送電線があり，電線$1$線当たりの抵抗が$R\,[\Omega]$，受電端の線間電圧が$V_r\,[\mathrm{V}]$である。今，受電端から力率$\cos heta$の負荷に三相電力$P\,[\mathrm{W}]$を供給しているものとする。
この送電線での$3$線の電力損失を$P_L$とすると，電力損失率$P_L/P$を表す式として，正しいものを次の(1)～(5)のうちから一つ選べ。
ただし，線路のインダクタンス，静電容量及びコンダクタンスは無視できるものとする。

Q: 第三種電気主任技術者 2024年下期 問34: 三相$3$線式交流送電線があり，電線$1$線当たりの抵抗が$R\,[\Omega]$，受電端の線間電圧が$V_r\,[\mathrm{V}]$である。今，受電端から力率$\cos\theta$の負荷に三相電力$P\,[\mathrm{W}]$を供給しているものとする。 この送電線での$3$線の電力損失を$P_L$とすると，電力損失率$P_L/P$を表す式として，正しいものを次の(1)～(5)のうちから一つ選べ。 ただし，線路のインダクタンス，静電容量及びコンダクタンスは無視できるものとする。

正解: ロ. $RP/((V_r \cos\theta)^2)$

Question

第三種電気主任技術者 2024年下期 問34: 三相$3$線式交流送電線があり，電線$1$線当たりの抵抗が$R\,[\Omega]$，受電端の線間電圧が$V_r\,[\mathrm{V}]$である。今，受電端から力率$\cos	heta$の負荷に三相電力$P\,[\mathrm{W}]$を供給しているものとする。
この送電線での$3$線の電力損失を$P_L$とすると，電力損失率$P_L/P$を表す式として，正しいものを次の(1)～(5)のうちから一つ選べ。
ただし，線路のインダクタンス，静電容量及びコンダクタンスは無視できるものとする。

Accepted Answer

正解: ロ. $RP/((V_r \cos	heta)^2)$
