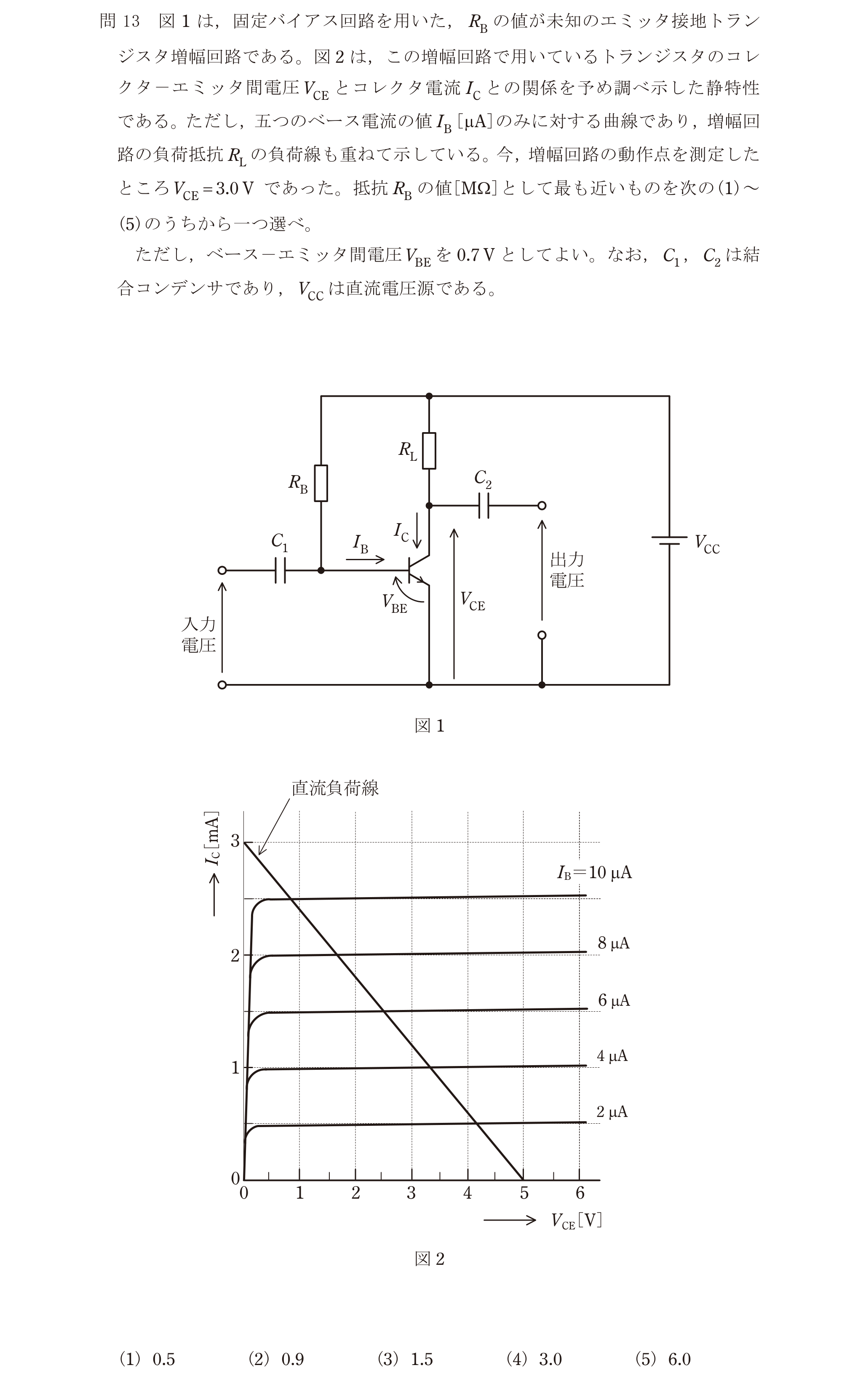

第三種電気主任技術者 2024年下期問13: 図1は，固定バイアス回路を用いた，$R_B$の値が未知のエミッタ接地トランジスタ増幅回路である。図2は，この増幅回路で用いているトランジスタのコレクターエミッタ間電圧$V_{CE}$とコレクタ電流$I_C$との関係を予め調べ示した静特性である。ただし，五つのベース電流の値$I_B\,[\mathrm{\mu A}]$のみに対する曲線であり，増幅回路の負荷抵抗$R_L$の負荷線も重ねて示している。今，増幅回路の動作点を測定したところ$V_{CE}=3.0\,\mathrm{V}$であった。抵抗$R_B$の値$[\mathrm{M}\Omega]$として最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，ベースーエミッタ間電圧$V_{BE}$を$0.7\,\mathrm{V}$としてよい。なお，$C_1$，$C_2$は結合コンデンサであり，$V_{CC}$は直流電圧源である。

Question

第三種電気主任技術者 2024年下期 問13: 図1は，固定バイアス回路を用いた，$R_B$の値が未知のエミッタ接地トランジスタ増幅回路である。図2は，この増幅回路で用いているトランジスタのコレクターエミッタ間電圧$V_{CE}$とコレクタ電流$I_C$との関係を予め調べ示した静特性である。ただし，五つのベース電流の値$I_B\,[\mathrm{\mu A}]$のみに対する曲線であり，増幅回路の負荷抵抗$R_L$の負荷線も重ねて示している。今，増幅回路の動作点を測定したところ$V_{CE}=3.0\,\mathrm{V}$であった。抵抗$R_B$の値$[\mathrm{M}\Omega]$として最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，ベースーエミッタ間電圧$V_{BE}$を$0.7\,\mathrm{V}$としてよい。なお，$C_1$，$C_2$は結合コンデンサであり，$V_{CC}$は直流電圧源である。

Accepted Answer

正解: ロ. 0.9
