第三種電気主任技術者2024下期

12

理論

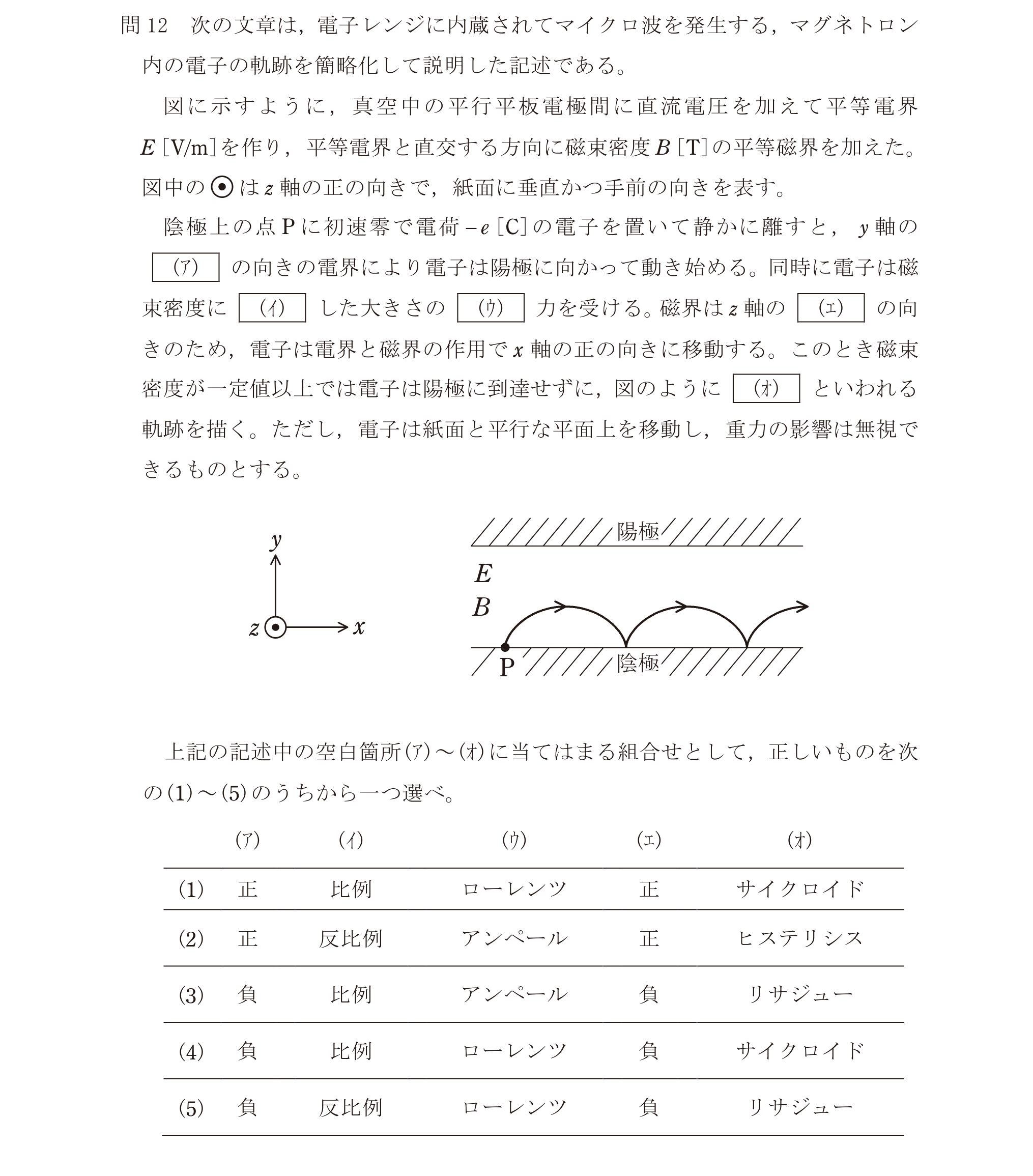

次の文章は,電子レンジに内蔵されてマイクロ波を発生する,マグネトロン内の電子の軌跡を簡略化して説明した記述である。図に示すように,真空中の平行平板電極間に直流電圧を加えて平等電界を作り,平等電界と直交する方向に磁束密度の平等磁界を加えた。図中の軸の正の向きで,紙面に垂直かつ手前の向きを表す。陰極上の点Pに初速零で電荷の電子を置いて静かに離すと,軸の(ア)の向きの電界により電子は陽極に向かって動き始める。同時に電子は磁束密度に(イ)した大きさの(ウ)力を受ける。磁界は軸の(エ)の向きのため,電子は電界と磁界の作用で軸の正の向きに移動する。このとき磁束密度が一定値以上では電子は陽極に到達せずに,図のように(オ)といわれる軌跡を描く。ただし,電子は紙面と平行な平面上を移動し,重力の影響は無視できるものとする。上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問12の図
(ア)正, (イ)比例, (ウ)ローレンツ, (エ)正, (オ)サイクロイド
(ア)正, (イ)反比例, (ウ)アンペール, (エ)正, (オ)ヒステリシス
(ア)負, (イ)比例, (ウ)アンペール, (エ)負, (オ)リサジュー
(ア)負, (イ)比例, (ウ)ローレンツ, (エ)負, (オ)サイクロイド
正解
(ア)負, (イ)反比例, (ウ)ローレンツ, (エ)負, (オ)リサジュー
