第三種電気主任技術者2024上期

72

法規

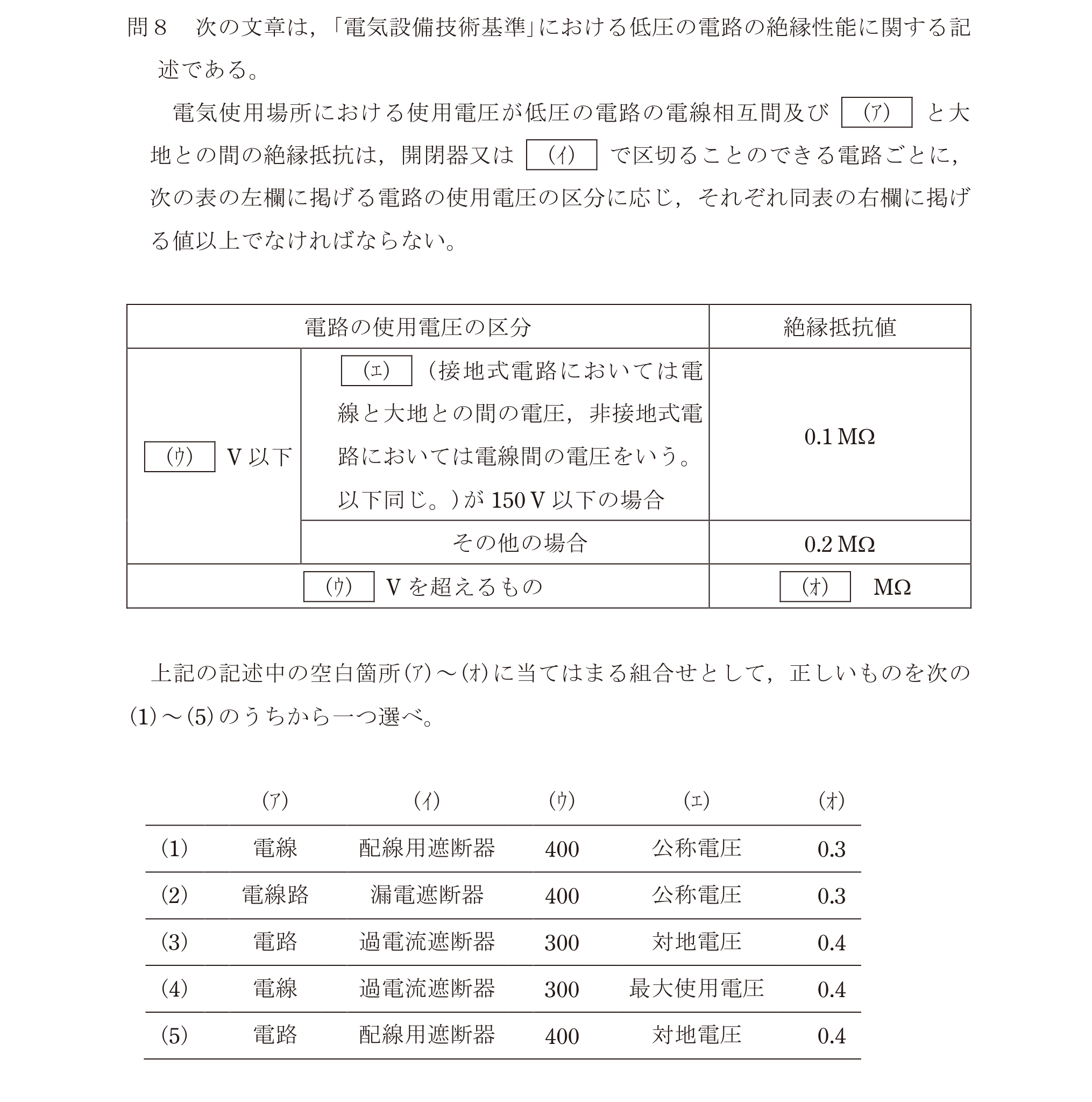

次の文章は,「電気設備技術基準」における低圧の電路の絶縁性能に関する記述である。 電気使用場所における使用電圧が低圧の電路の電線相互間及び (ア) と大地との間の絶縁抵抗は,開閉器又は (イ) で区切ることのできる電路ごとに,次の表の左欄に掲げる電路の使用電圧の区分に応じ,それぞれ同表の右欄に掲げる値以上でなければならない。 電路の使用電圧の区分 / 絶縁抵抗値 (ウ) V以下で,(エ)(接地式電路においては電線と大地との間の電圧,非接地式電路においては電線間の電圧をいう。以下同じ。)が以下の場合 / その他の場合 / (ウ) Vを超えるもの / (オ) 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問72の図
電線, 配線用遮断器, 400, 公称電圧, 0.3
電線路, 漏電遮断器, 400, 公称電圧, 0.3
電路, 過電流遮断器, 300, 対地電圧, 0.4
正解
電線, 過電流遮断器, 300, 最大使用電圧, 0.4
電路, 配線用遮断器, 400, 対地電圧, 0.4
