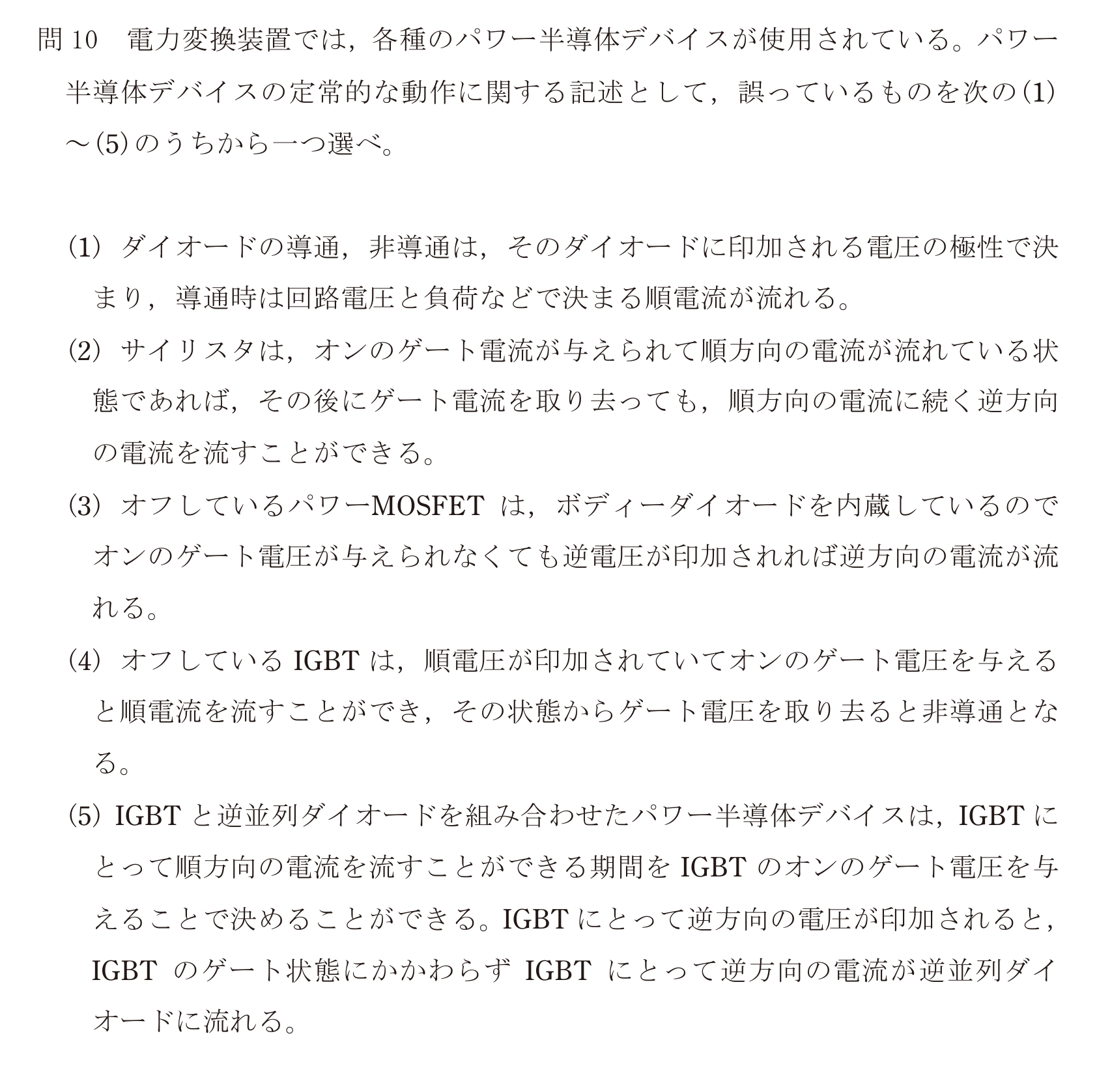

電力変換装置では，各種のパワー半導体デバイスが使用されている。パワー半導体デバイスの定常的な動作に関する記述として，誤っているものを次の(1)〜(5)のうちから一つ選べ。
第三種電気主任技術者・2023年 下期
問 52
1
ダイオードの導通，非導通は，そのダイオードに印加される電圧の極性で決まり，導通時は回路電圧と負荷などで決まる順電流が流れる。
2正解
サイリスタは，オンのゲート電流が与えられて順方向の電流が流れている状態であれば，その後にゲート電流を取り去っても，順方向の電流に続く逆方向の電流を流すことができる。
3
オフしているパワーMOSFETは，ボディーダイオードを内蔵しているのでオンのゲート電圧が与えられなくても逆電圧が印加されれば逆方向の電流が流れる。
4
オフしているIGBTは，順電圧が印加されていてオンのゲート電圧を与えると順電流を流すことができ，その状態からゲート電圧を取り去ると非導通となる。
5
IGBTと逆並列ダイオードを組み合わせたパワー半導体デバイスは，IGBTにとって順方向の電流を流すことができる期間をIGBTのオンのゲート電圧を与えることで決めることができる。IGBTにとって逆方向の電圧が印加されると，IGBTのゲート状態にかかわらずIGBTにとって逆方向の電流が逆並列ダイオードに流れる。
