第三種電気主任技術者 2023年下期問40: 【B問題16】図のような系統において，昇圧用変圧器の容量は$30\,\mathrm{MV{\cdot}A}$，変圧比は$11\,\mathrm{kV}/33\,\mathrm{kV}$，百分率インピーダンスは自己容量基準で7.8%，計器用変流器（CT）の変流比は$400\,\mathrm{A}/5\,\mathrm{A}$である。系統の点Fにおいて，三相短絡事故が発生し，$1800\,\mathrm{A}$の短絡電流が流れたとき，次の(a)及び(b)の問に答えよ。
ただし，CTの磁気飽和は考慮しないものとする。

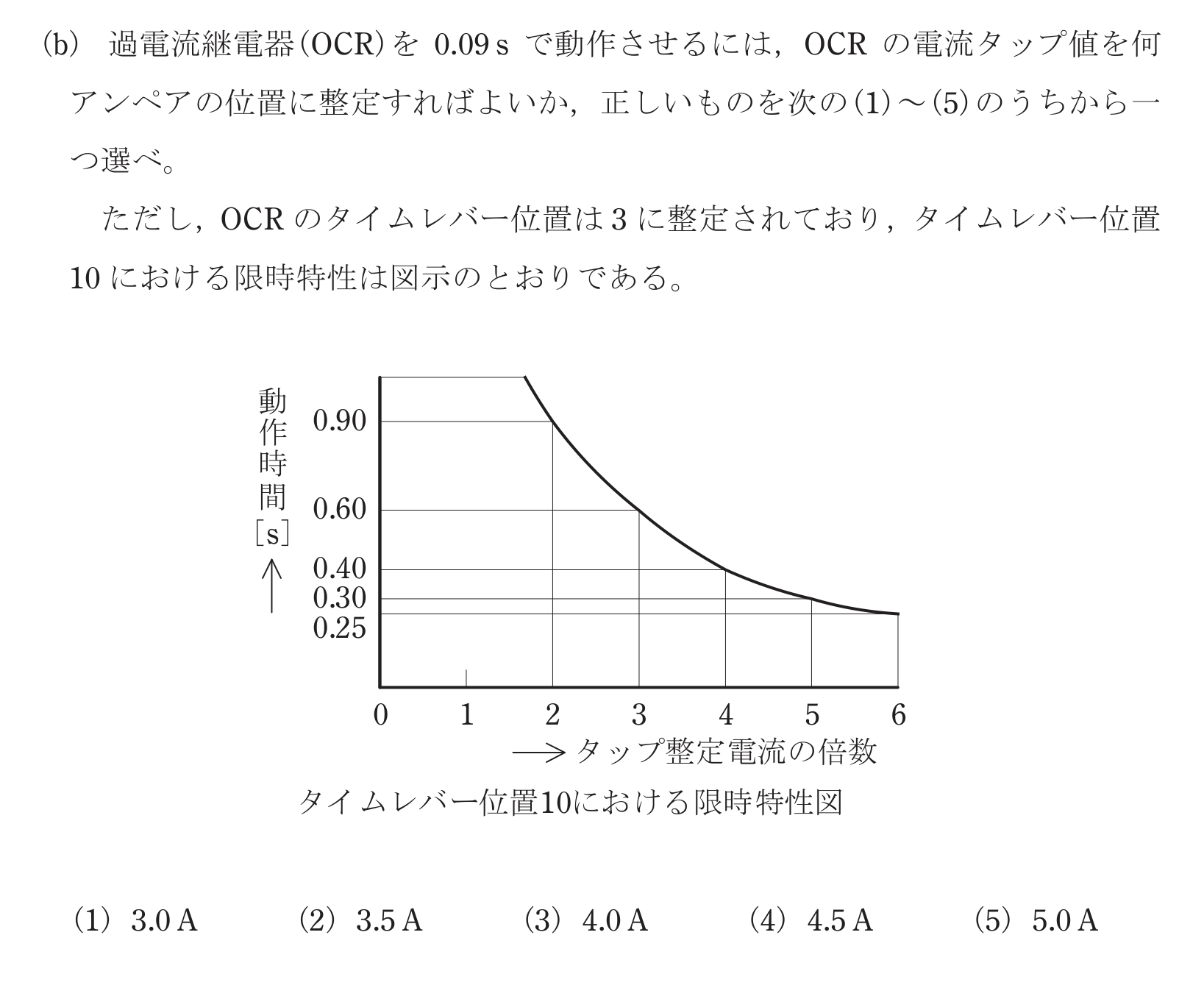

(b) 過電流継電器（OCR）を$0.09\,\mathrm{s}$で動作させるには，OCRの電流タップ値を何アンペアの位置に整定すればよいか，正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし，OCRのタイムレバー位置は3に整定されており，タイムレバー位置10における限時特性は図示のとおりである。

Question

第三種電気主任技術者 2023年下期 問40: 【B問題16】 図のような系統において，昇圧用変圧器の容量は$30\,\mathrm{MV{\cdot}A}$，変圧比は$11\,\mathrm{kV}/33\,\mathrm{kV}$，百分率インピーダンスは自己容量基準で7.8%，計器用変流器（CT）の変流比は$400\,\mathrm{A}/5\,\mathrm{A}$である。系統の点Fにおいて，三相短絡事故が発生し，$1800\,\mathrm{A}$の短絡電流が流れたとき，次の(a)及び(b)の問に答えよ。
ただし，CTの磁気飽和は考慮しないものとする。

(b) 過電流継電器（OCR）を$0.09\,\mathrm{s}$で動作させるには，OCRの電流タップ値を何アンペアの位置に整定すればよいか，正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし，OCRのタイムレバー位置は3に整定されており，タイムレバー位置10における限時特性は図示のとおりである。

Accepted Answer

正解: 4. $4.5\,\mathrm{A}$
