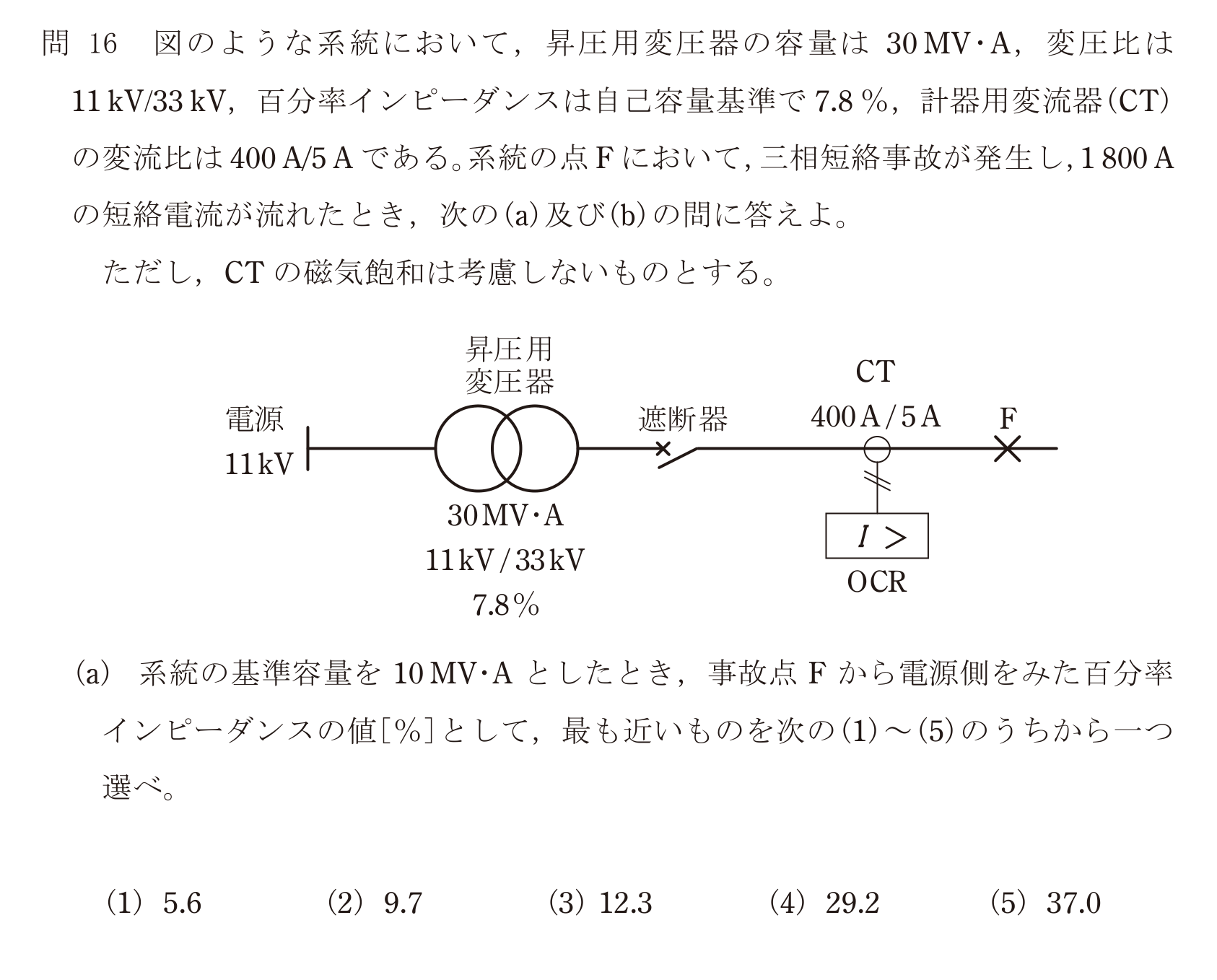

第三種電気主任技術者 2023年下期問39: 【B問題16】図のような系統において，昇圧用変圧器の容量は$30\,\mathrm{MV{\cdot}A}$，変圧比は$11\,\mathrm{kV}/33\,\mathrm{kV}$，百分率インピーダンスは自己容量基準で7.8%，計器用変流器（CT）の変流比は$400\,\mathrm{A}/5\,\mathrm{A}$である。系統の点Fにおいて，三相短絡事故が発生し，$1800\,\mathrm{A}$の短絡電流が流れたとき，次の(a)及び(b)の問に答えよ。
ただし，CTの磁気飽和は考慮しないものとする。

(a) 系統の基準容量を$10\,\mathrm{MV{\cdot}A}$としたとき，事故点Fから電源側をみた百分率インピーダンスの値[%]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2023年下期 問39: 【B問題16】 図のような系統において，昇圧用変圧器の容量は$30\,\mathrm{MV{\cdot}A}$，変圧比は$11\,\mathrm{kV}/33\,\mathrm{kV}$，百分率インピーダンスは自己容量基準で7.8%，計器用変流器（CT）の変流比は$400\,\mathrm{A}/5\,\mathrm{A}$である。系統の点Fにおいて，三相短絡事故が発生し，$1800\,\mathrm{A}$の短絡電流が流れたとき，次の(a)及び(b)の問に答えよ。
ただし，CTの磁気飽和は考慮しないものとする。

(a) 系統の基準容量を$10\,\mathrm{MV{\cdot}A}$としたとき，事故点Fから電源側をみた百分率インピーダンスの値[%]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。

Accepted Answer

正解: 2. $9.7$
