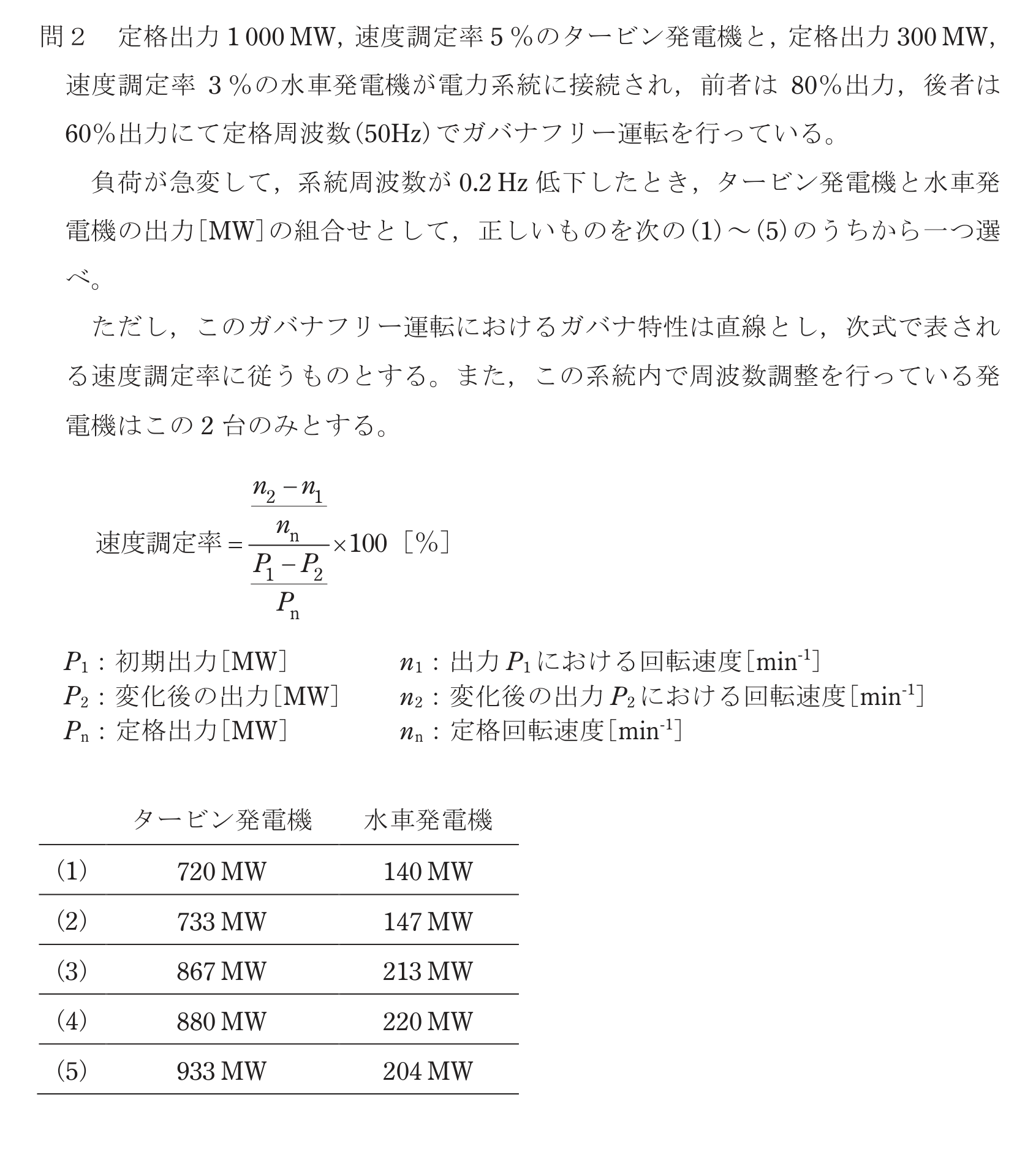

第三種電気主任技術者 2023年下期問24: 定格出力$1000\,\mathrm{MW}$，速度調定率5%のタービン発電機と，定格出力$300\,\mathrm{MW}$，速度調定率3%の水車発電機が電力系統に接続され，前者は80%出力，後者は60%出力にて定格周波数（$50\,\mathrm{Hz}$）でガバナフリー運転を行っている。
負荷が急変して，系統周波数が$0.2\,\mathrm{Hz}$低下したとき，タービン発電機と水車発電機の出力$[\mathrm{MW}]$の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし，このガバナフリー運転におけるガバナ特性は直線とし，問題文の速度調定率に従うものとする。また，この系統内で周波数調整を行っている発電機はこの2台のみとする。

Question

第三種電気主任技術者 2023年下期 問24: 定格出力$1000\,\mathrm{MW}$，速度調定率5%のタービン発電機と，定格出力$300\,\mathrm{MW}$，速度調定率3%の水車発電機が電力系統に接続され，前者は80%出力，後者は60%出力にて定格周波数（$50\,\mathrm{Hz}$）でガバナフリー運転を行っている。
負荷が急変して，系統周波数が$0.2\,\mathrm{Hz}$低下したとき，タービン発電機と水車発電機の出力$[\mathrm{MW}]$の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし，このガバナフリー運転におけるガバナ特性は直線とし，問題文の速度調定率に従うものとする。また，この系統内で周波数調整を行っている発電機はこの2台のみとする。

Accepted Answer

正解: 4. タービン発電機 $880\,\mathrm{MW}$，水車発電機 $220\,\mathrm{MW}$
