第三種電気主任技術者 2023年下期問23: 次の文章は，水力発電の理論式に関する記述である。

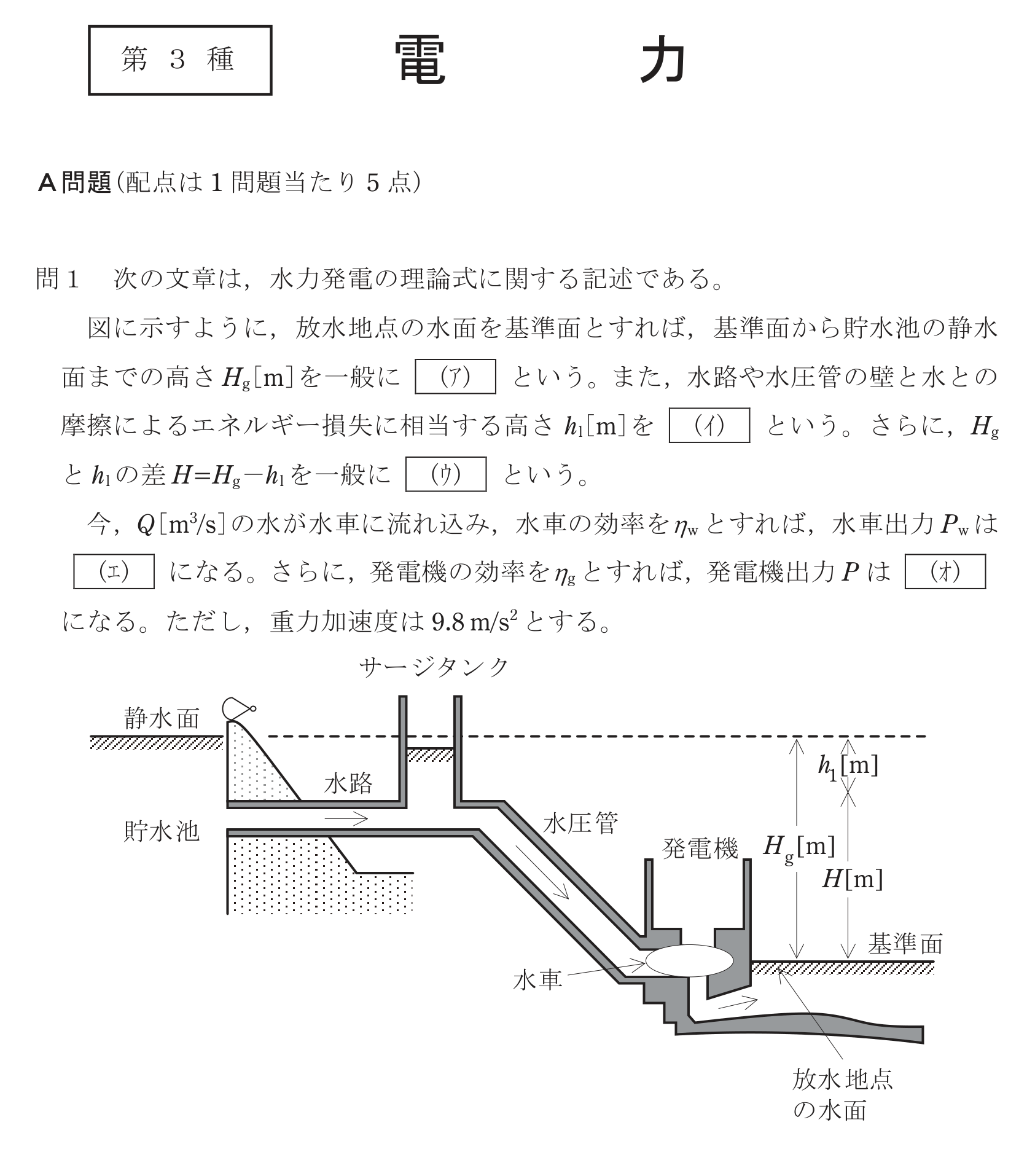

図に示すように，放水地点の水面を基準面とすれば，基準面から貯水池の静水面までの高さ$H_g\,[\mathrm{m}]$を一般に(ア)という。また，水路や水圧管の壁と水との摩擦によるエネルギー損失に相当する高さ$h_l\,[\mathrm{m}]$を(イ)という。さらに，$H_g$と$h_l$の差$H=H_g-h_l$を一般に(ウ)という。
今，$Q\,[\mathrm{m^3/s}]$の水が水車に流れ込み，水車の効率を$\eta_w$とすれば，水車出力$P_w$は(エ)になる。さらに，発電機の効率を$\eta_g$とすれば，発電機出力$P$は(オ)になる。ただし，重力加速度は$9.8\,\mathrm{m/s^2}$とする。

上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

Q: 第三種電気主任技術者 2023年下期 問23: 次の文章は，水力発電の理論式に関する記述である。 図に示すように，放水地点の水面を基準面とすれば，基準面から貯水池の静水面までの高さ$H_g\,[\mathrm{m}]$を一般に(ア)という。また，水路や水圧管の壁と水との摩擦によるエネルギー損失に相当する高さ$h_l\,[\mathrm{m}]$を(イ)という。さらに，$H_g$と$h_l$の差$H=H_g-h_l$を一般に(ウ)という。 今，$Q\,[\mathrm{m^3/s}]$の水が水車に流れ込み，水車の効率を$\eta_w$とすれば，水車出力$P_w$は(エ)になる。さらに，発電機の効率を$\eta_g$とすれば，発電機出力$P$は(オ)になる。ただし，重力加速度は$9.8\,\mathrm{m/s^2}$とする。 上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

正解: 3. (ア)総落差 (イ)損失水頭 (ウ)有効落差 (エ)$9.8QH\eta_w\times10^3\,[\mathrm{W}]$ (オ)$9.8QH\eta_w\eta_g\times10^3\,[\mathrm{W}]$

Question

第三種電気主任技術者 2023年下期 問23: 次の文章は，水力発電の理論式に関する記述である。
図に示すように，放水地点の水面を基準面とすれば，基準面から貯水池の静水面までの高さ$H_g\,[\mathrm{m}]$を一般に(ア)という。また，水路や水圧管の壁と水との摩擦によるエネルギー損失に相当する高さ$h_l\,[\mathrm{m}]$を(イ)という。さらに，$H_g$と$h_l$の差$H=H_g-h_l$を一般に(ウ)という。
今，$Q\,[\mathrm{m^3/s}]$の水が水車に流れ込み，水車の効率を$\eta_w$とすれば，水車出力$P_w$は(エ)になる。さらに，発電機の効率を$\eta_g$とすれば，発電機出力$P$は(オ)になる。ただし，重力加速度は$9.8\,\mathrm{m/s^2}$とする。

上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。

Accepted Answer

正解: 3. (ア)総落差　(イ)損失水頭　(ウ)有効落差　(エ)$9.8QH\eta_w	imes10^3\,[\mathrm{W}]$　(オ)$9.8QH\eta_w\eta_g	imes10^3\,[\mathrm{W}]$
