資格クエスト
第三種電気主任技術者2023上期

34

電力
こう長の三相3線式配電線路が,遅れ力率85%の平衡三相負荷に電力を供給している。負荷の端子電圧をに保ったまま,線路の電圧降下率が5.0%を超えないようにするための負荷電力の最大値として,最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし,1線当たりの抵抗は ,リアクタンスは とし,その他の条件は無いものとする。なお,本問では送電端電圧と受電端電圧との相差角が小さいとして得られる近似式を用いて解答すること。

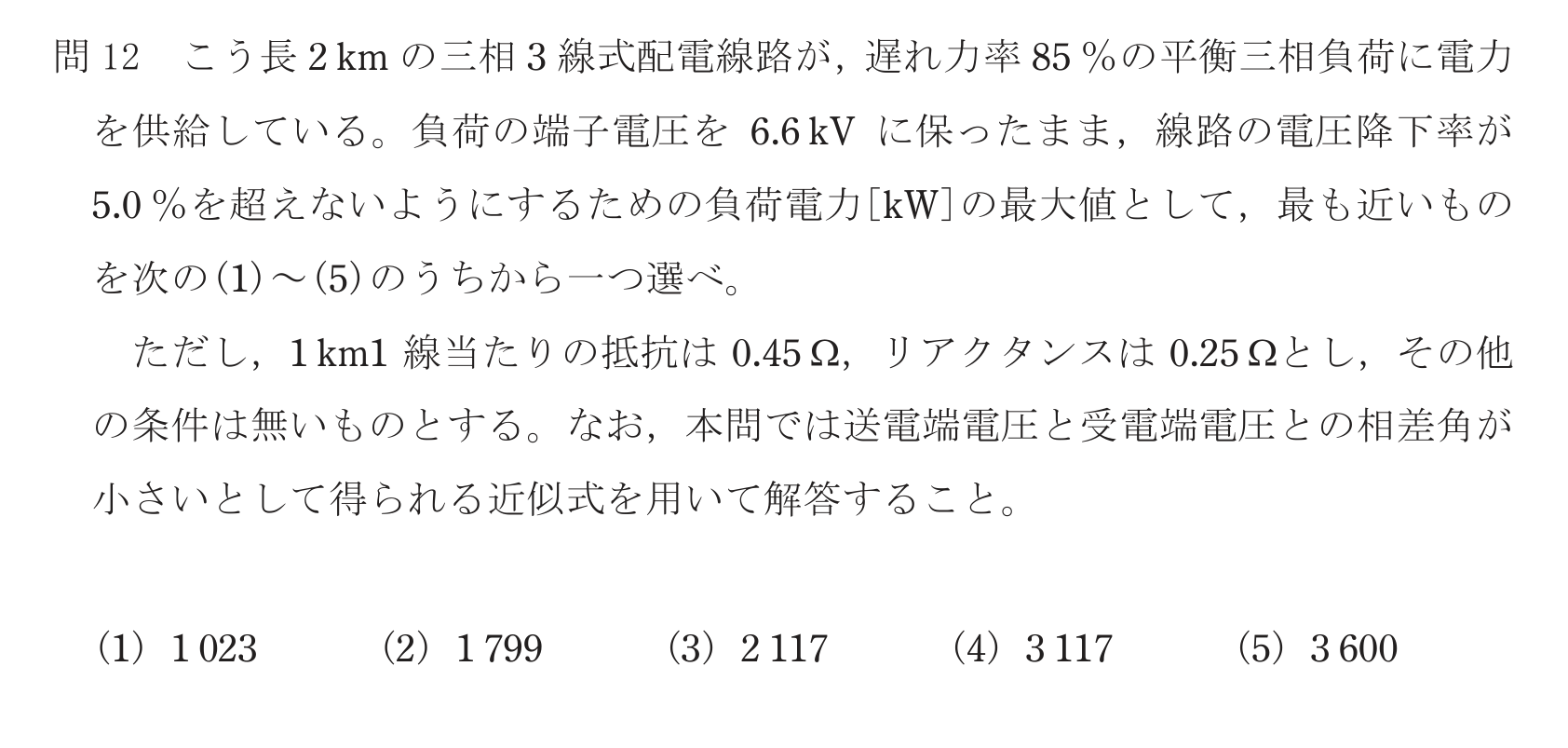

問34の図
1
1023
2
1799
正解
3
2117
4
3117
5
3600
