第三種電気主任技術者 2023年上期問33: 22(33)kV配電系統に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。

正解: 2. 電気方式は，地絡電流抑制の観点から中性点を直接接地した三相3線方式が一般的である。

第三種電気主任技術者・2023年上期

問 33

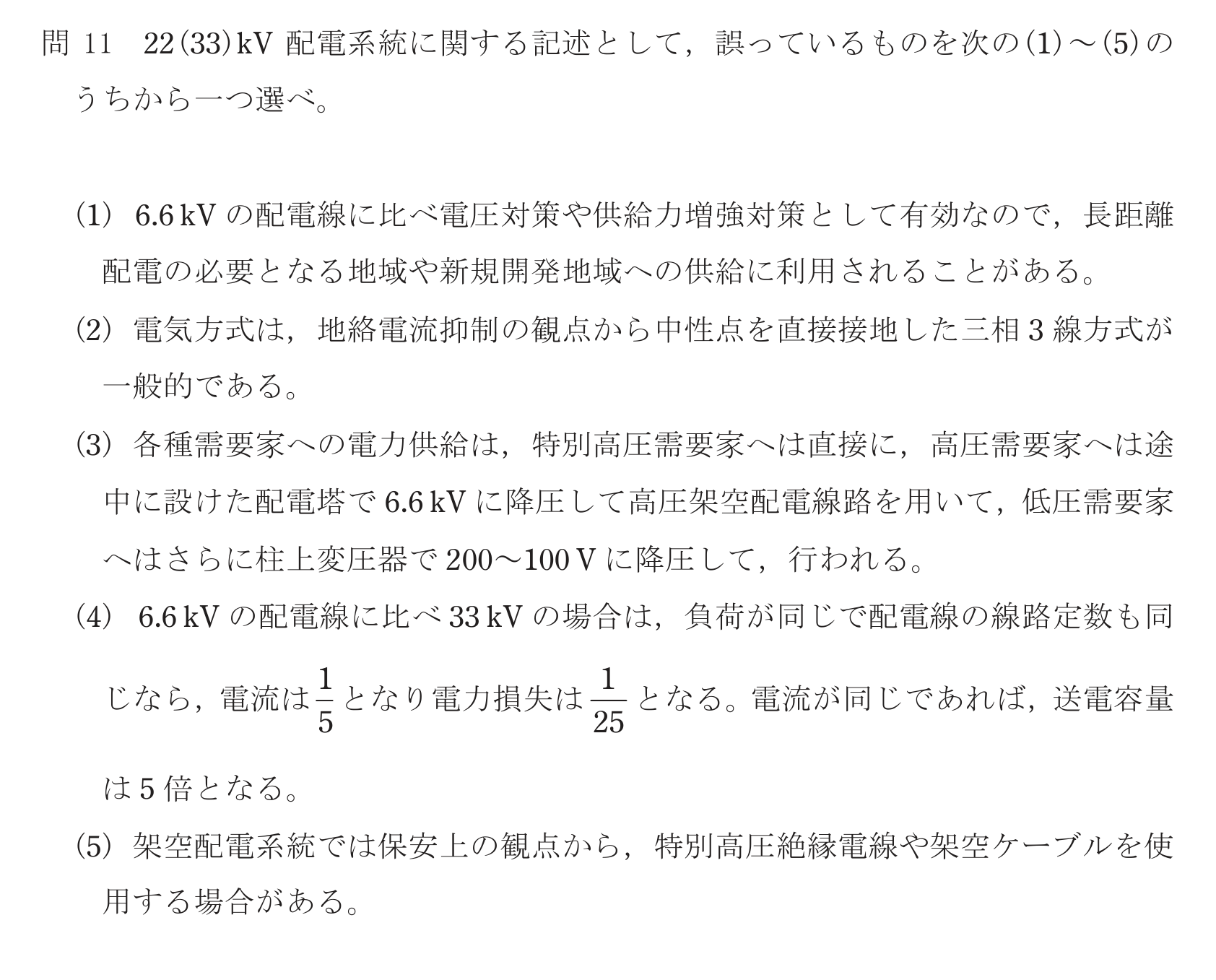

22(33)kV配電系統に関する記述として，誤っているものを次の(1)～(5)のうちから一つ選べ。

6.6 k V

の配電線に比べ電圧対策や供給力増強対策として有効なので，長距離配電の必要となる地域や新規開発地域への供給に利用されることがある。

電気方式は，地絡電流抑制の観点から中性点を直接接地した三相3線方式が一般的である。

正解

各種需要家への電力供給は，特別高圧需要家へは直接に，高圧需要家へは途中に設けた配電塔で

6.6 k V

に降圧して高圧架空配電線路を用いて，低圧需要家へはさらに柱上変圧器で200～

100 V

に降圧して，行われる。

6.6 k V

の配電線に比べ

33 k V

の場合は，負荷が同じで配電線の線路定数も同じなら，電流は

\frac{1}{5}

となり電力損失は

\frac{1}{25}

となる。電流が同じであれば，送電容量は5倍となる。

架空配電系統では保安上の観点から，特別高圧絶縁電線や架空ケーブルを使用する場合がある。
