第三種電気主任技術者2022下期

46

機械
次の文章は,三相同期電動機の位相特性に関する記述である。 図は三相同期電動機の位相特性曲線(V曲線)の一例である。同期電動機は,界磁電流を変えると,電機子電流の端子電圧に対する位相が変わり,さらに,電機子電流の大きさも変わる。図の曲線の最低点は力率が1となる点で,図の破線より右側は(ア)電流,左側は(イ)電流の範囲となる。また,電動機の出力を大きくするについて,曲線は(ウ)→B→(エ)の順に変化する。 この位相特性を利用して,三相同期電動機を需要家機器と並列に接続して無負荷運転し,需要家機器の端子電圧を調整することができる。このような目的で用いている三相同期電動機を(オ)という。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

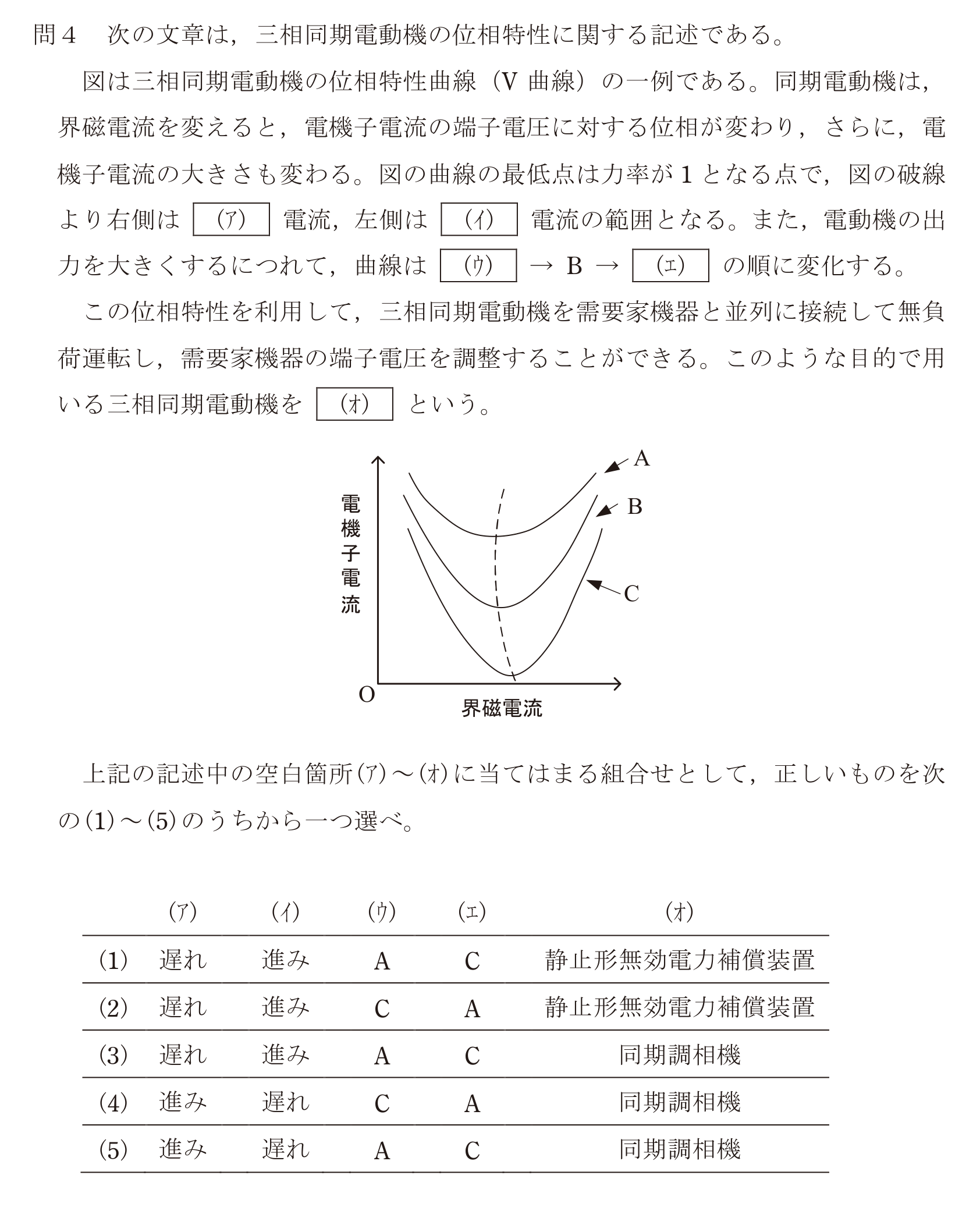

問46の図
1
(ア)遅れ (イ)進み (ウ)A (エ)C (オ)静止形無効電力補償装置
2
(ア)遅れ (イ)進み (ウ)C (エ)A (オ)静止形無効電力補償装置
3
(ア)遅れ (イ)進み (ウ)A (エ)C (オ)同期調相機
4
(ア)進み (イ)遅れ (ウ)C (エ)A (オ)同期調相機
正解
5
(ア)進み (イ)遅れ (ウ)A (エ)C (オ)同期調相機
