第三種電気主任技術者2022下期

45

機械
次の文章は,三相誘導電動機の構造に関する記述である。 三相誘導電動機は,(ア)磁界を作る固定子及び回転する回転子からなる。回転子は,(イ)回転子と(ウ)回転子との2種類に分類される。(イ)回転子では,回転子溝に導体を納めてその両端が(エ)で接続される。(ウ)回転子では,二次電流を(オ),ブラシを通じて外部回路に流すことができる。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

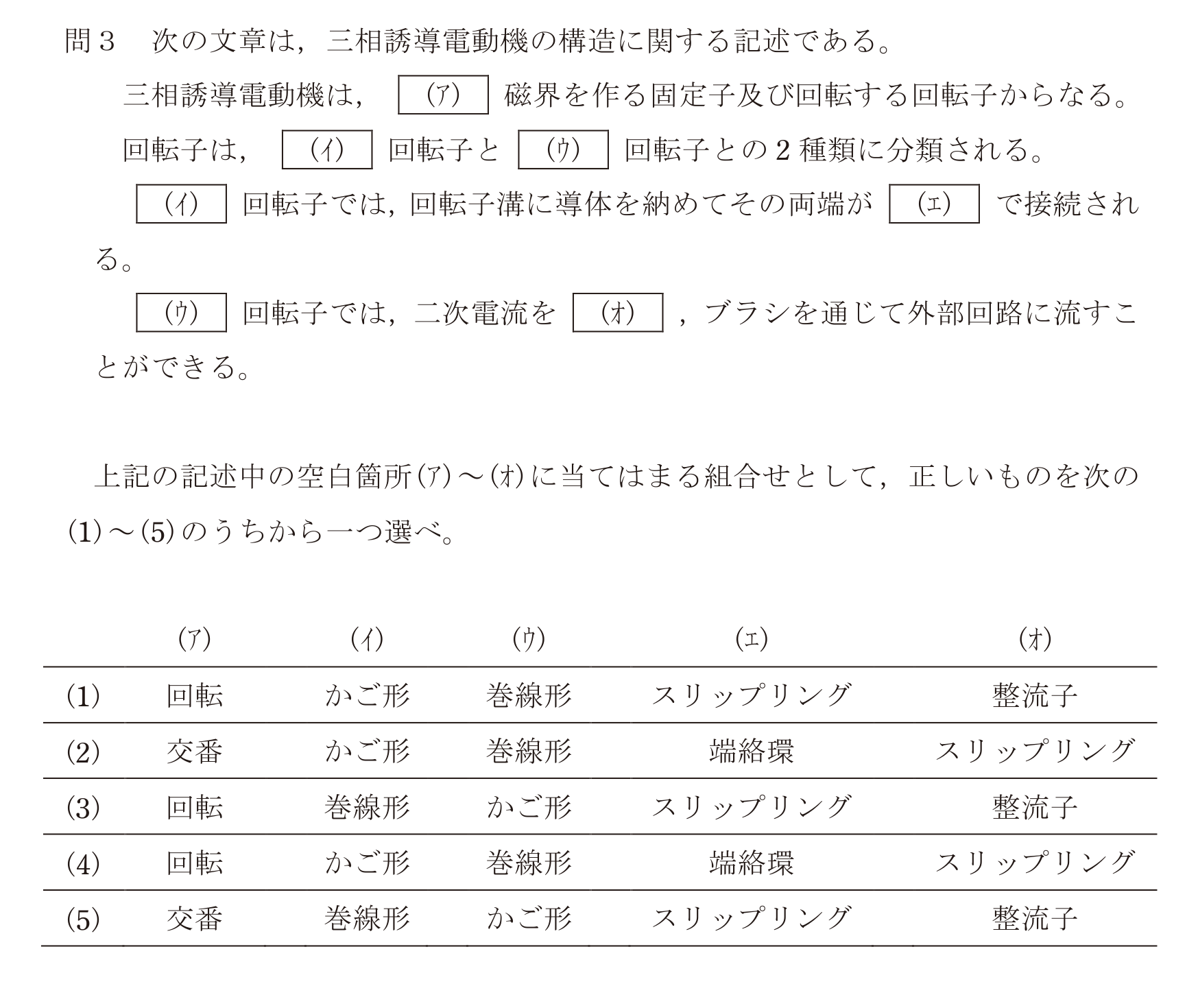

問45の図
1
(ア)回転 (イ)かご形 (ウ)巻線形 (エ)スリップリング (オ)整流子
2
(ア)交番 (イ)かご形 (ウ)巻線形 (エ)端絡環 (オ)スリップリング
3
(ア)回転 (イ)巻線形 (ウ)かご形 (エ)スリップリング (オ)整流子
4
(ア)回転 (イ)かご形 (ウ)巻線形 (エ)端絡環 (オ)スリップリング
正解
5
(ア)交番 (イ)巻線形 (ウ)かご形 (エ)スリップリング (オ)整流子
