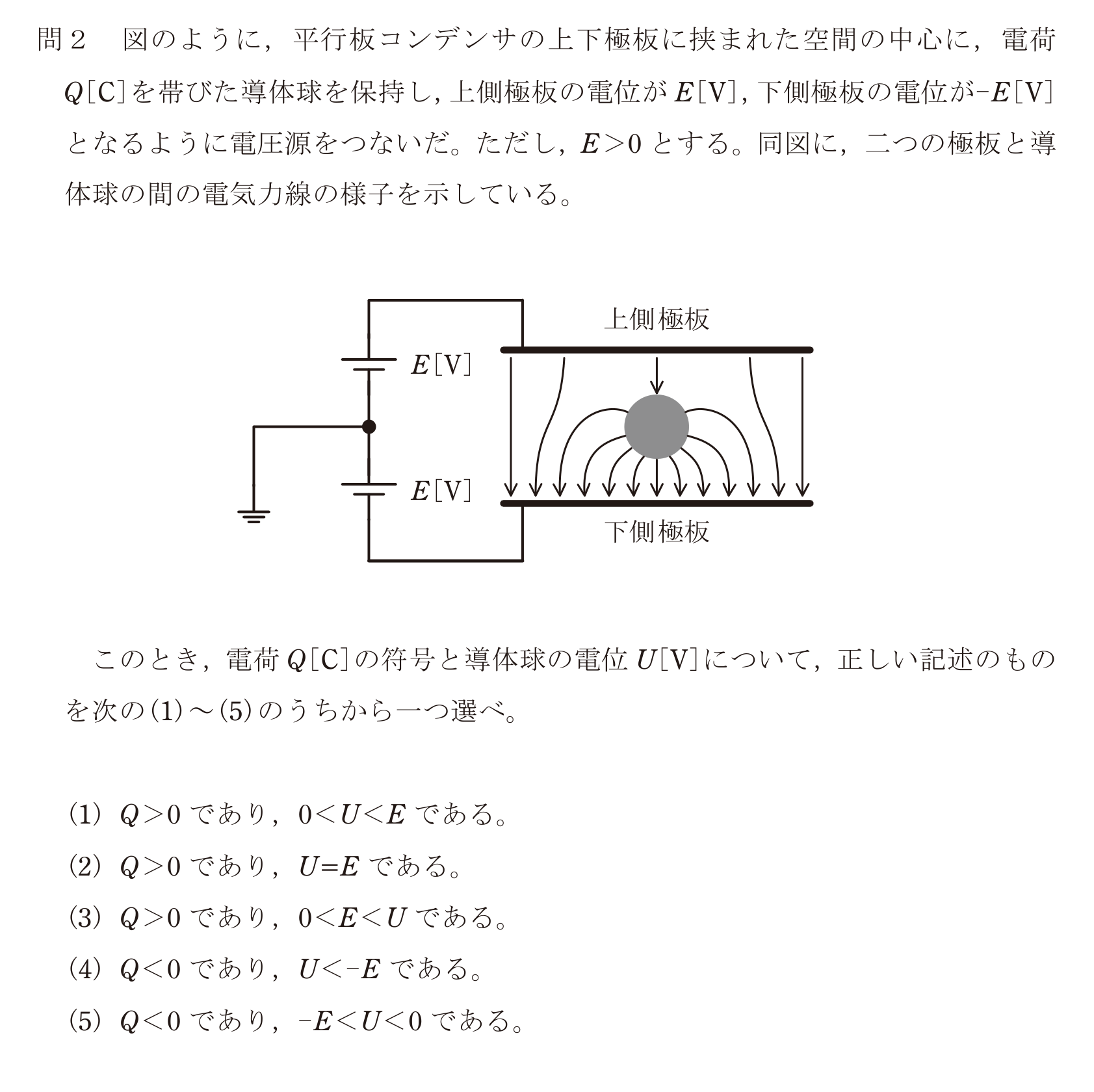

第三種電気主任技術者 2022年下期問2: 図のように，平行板コンデンサの上下極板に挟まれた空間の中心に，電荷Q[C]を帯びた導体球を保持し，上側極板の電位がE[V]，下側極板の電位が-E[V]となるように電圧源をつないだ。ただし，E0とする。同図に，二つの極板と導体球の間の電気力線の様子を示している。
このとき，電荷Q[C]の符号と導体球の電位U[V]について，正しい記述のものを次の(1)～(5)のうちから一つ選べ。

Q: 第三種電気主任技術者 2022年下期 問2: 図のように，平行板コンデンサの上下極板に挟まれた空間の中心に，電荷Q[C]を帯びた導体球を保持し，上側極板の電位がE[V]，下側極板の電位が-E[V]となるように電圧源をつないだ。ただし，E>0とする。同図に，二つの極板と導体球の間の電気力線の様子を示している。 このとき，電荷Q[C]の符号と導体球の電位U[V]について，正しい記述のものを次の(1)～(5)のうちから一つ選べ。

正解: 1. Q>0であり，0<U<Eである。

Question

第三種電気主任技術者 2022年下期 問2: 図のように，平行板コンデンサの上下極板に挟まれた空間の中心に，電荷Q[C]を帯びた導体球を保持し，上側極板の電位がE[V]，下側極板の電位が-E[V]となるように電圧源をつないだ。ただし，E>0とする。同図に，二つの極板と導体球の間の電気力線の様子を示している。
このとき，電荷Q[C]の符号と導体球の電位U[V]について，正しい記述のものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 1. Q>0であり，0<U<Eである。
