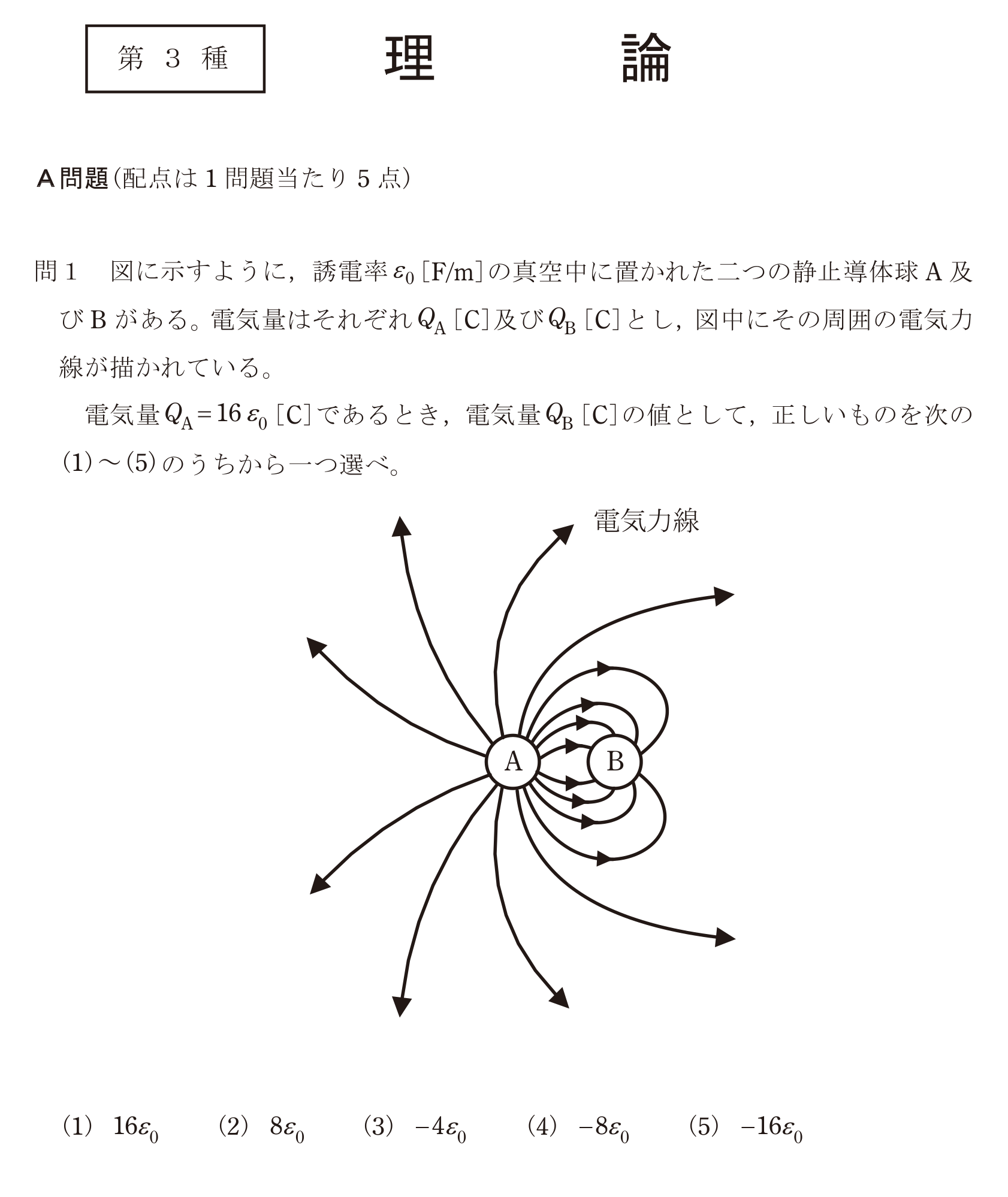

第三種電気主任技術者 2022年下期問1: 図に示すように，誘電率$\varepsilon_0$[F/m]の真空中に置かれた二つの静止導体球A及びBがある。電気量はそれぞれQ_A[C]及びQ_B[C]とし，図中にその周囲の電気力線が描かれている。
電気量Q_A=16$\varepsilon_0$[C]であるとき，電気量Q_B[C]の値として，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

第三種電気主任技術者 2022年下期 問1: 図に示すように，誘電率$\varepsilon_0$[F/m]の真空中に置かれた二つの静止導体球A及びBがある。電気量はそれぞれQ_A[C]及びQ_B[C]とし，図中にその周囲の電気力線が描かれている。
電気量Q_A=16$\varepsilon_0$[C]であるとき，電気量Q_B[C]の値として，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 4. -8$\varepsilon_0$
