第三種電気主任技術者2022下期

13

理論

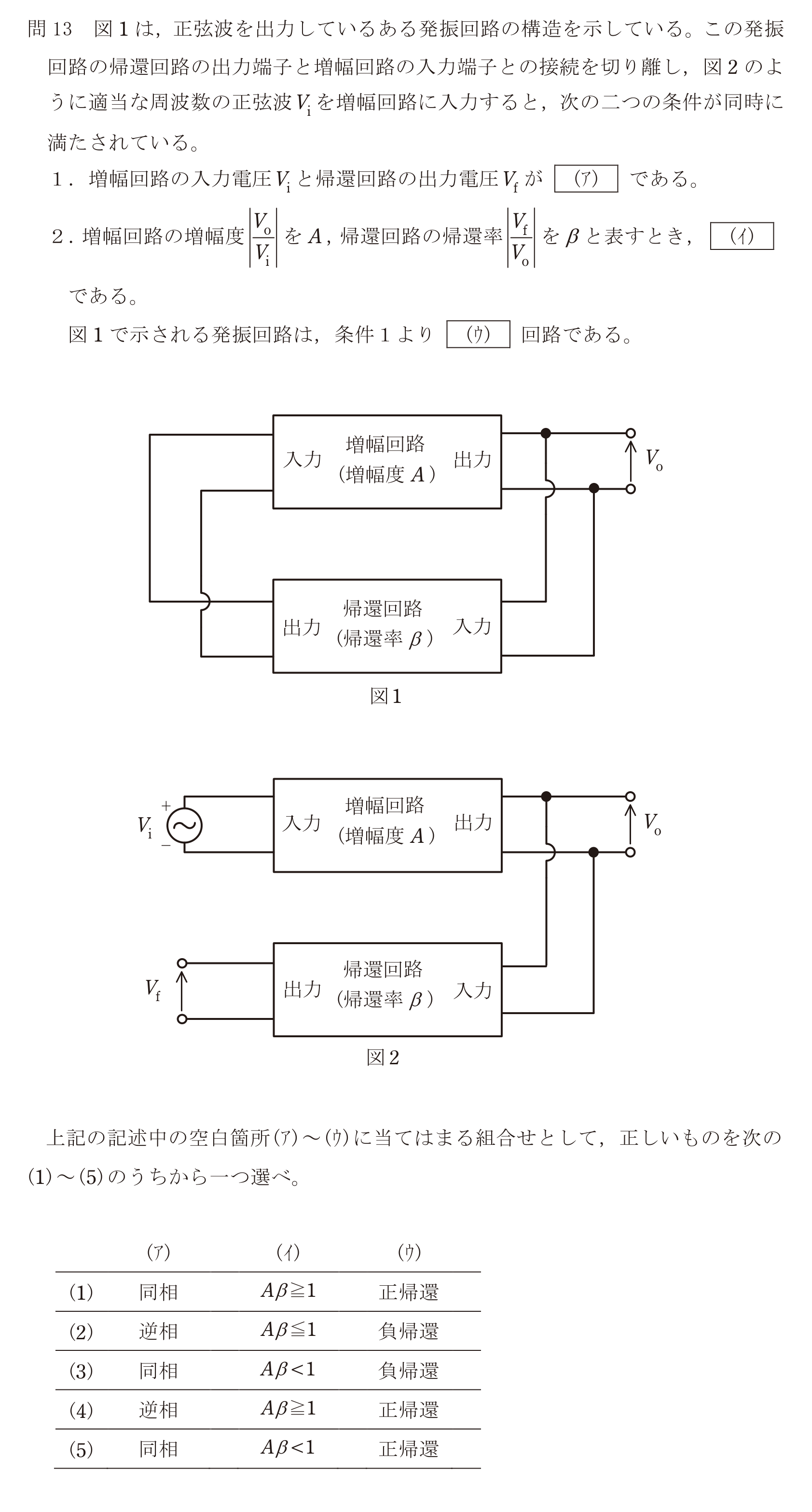

図1は,正弦波を出力しているある発振回路の構造を示している。この発振回路の帰還回路の出力端子と増幅回路の入力端子との接続を切り離し,図2のように適当な周波数の正弦波を増幅回路に入力すると,次の二つの条件が同時に満たされている。 1.増幅回路の入力電圧と帰還回路の出力電圧が(ア)である。 2.増幅回路の増幅度||をA,帰還回路の帰還率||をと表すとき,(イ)である。 図1で示される発振回路は,条件1より(ウ)回路である。 上記の記述中の空白箇所(ア)~(ウ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
問13の図
1
(ア) 同相 (イ)  (ウ) 正帰還
正解
2
(ア) 逆相 (イ)  (ウ) 負帰還
3
(ア) 同相 (イ)  (ウ) 負帰還
4
(ア) 逆相 (イ)  (ウ) 正帰還
5
(ア) 同相 (イ)  (ウ) 正帰還
